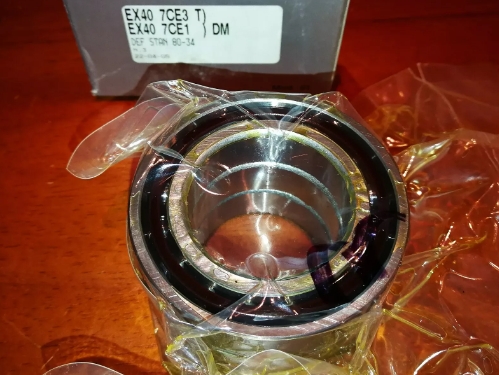

SKF 7016CD/HCP4AH1TBTB軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| EX-80-7CE1 | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 80 |
| 軸承外徑 D | 125 |
| 軸承厚度 B | 22 |
| 倒角半徑 r1,2.min | 1.1 |
| 倒角半徑 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 80 |
| 內圈外徑 d1 ≈ | 93.9 |
| 外圈內徑 D1 ≈ | 111.1 |
| 倒角半徑 r1,2.min | 1.1 |
| 倒角半徑 r3,4.min | 0.6 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min,db.min | 86 |
| 外圈擋肩 Da.max | 119 |
| 外圈擋肩 Db.max | 121 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 極限轉速（r/min） | |
| 脂潤滑 | 10000 |
| 油潤滑 | 17000 |
| 額定載荷（kN） | |
| 額定動載荷 C | 65 |
| 額定靜載荷 Co | 61 |
| 疲勞極限載荷 Pu | 2.55 |
| 其他參數 | |
| 計算系數 fo | 15.5 |
| 作用點位置 a | 25 mm |
| 參考重量 | 0.85 kg |
