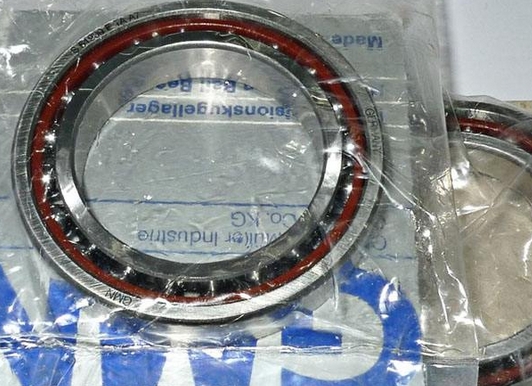

GMN SM6010 17° TXM P4+ UL T274/20-25%軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 50 |
| 軸承外徑 D | 80 |
| 軸承厚度 B | 16 |
| 倒角半徑 rs.min | 1 |
| 倒角半徑，開口側 rs1.min | 0.6 |
| 滾珠參數 | |
| 數量 Z | 19 |
| 滾珠直徑 Dw | 8.731 mm |
| 橋臺和圓角尺寸 (mm) | |
| 內圈外徑 d1 | 59.7 |
| 內圈外徑，開口側 d2 | - |
| 保持架孔徑 dk | 57.3 |
| 節圓直徑 dm | 65 |
| 外圈內徑 D1 | 70 |
| 外圈內徑，開口側 D2 | 73.6 |
| SMI潤滑油槽寬度 a | - |
| 額定載荷（N） | |
| 基本動載荷 C | 19300 |
| 基本靜載荷 Co | 12100 |
| 參考重量（kg） | |
| 0.256 | |
| 輕預緊 (N) | |
| 預緊量 Fv | 100 |
| 提升力 Fa.max | 303 |
| 軸向剛度（配對軸承） Cax | 47/μm |
| 中預緊 (N) | |
| 預緊量 Fv | 290 |
| 提升力 Fa.max | 921 |
| 軸向剛度（配對軸承） Cax | 72/μm |
| 重預緊 (N) | |
| 預緊量 Fv | 580 |
| 提升力 Fa.max | 1947 |
| 軸向剛度（配對軸承） Cax | 99/μm |
| 其他參數 | |
| 接觸角 α0 | 15° |
| 極限轉速 n | 31000/min |
| 最小彈簧預緊 Ff | 600 N |
