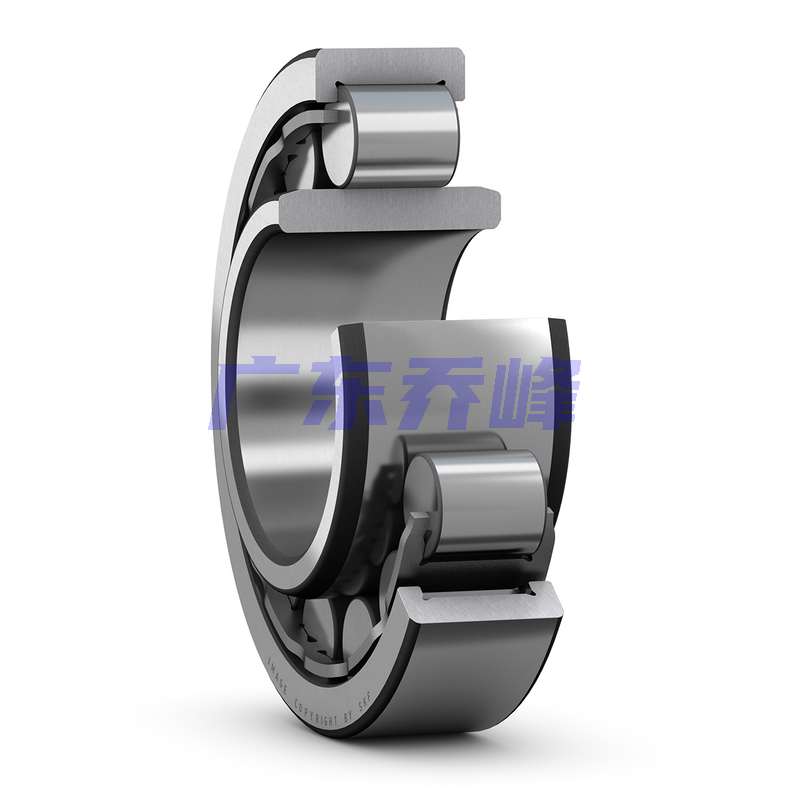

SKF NUB220ECJ軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 180mm |
| 寬度 | B | 46mm |
| 外圈寬度（NUB、 NJF） | C | 34mm |
| 內圈肩部直徑（NU、NJ、NUP、NUB、NF、NJF） | D? ≈ | 155.55mm |
| 內圈滾道直徑（NU、NJ、NUP、NUB、 NJF） | F | 119mm |
| 外圈內徑（NU、NJ、NUP、NUB、 NJF） | r?,? min. | 2.1mm |
| 內圈（最小）內徑（NU、NJ、NUB、 NJF） | r?,? min. | 2.1mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 6.8mm |
SKF NUB220ECJ軸承擋肩尺寸
| 隔塊襯套（所有）最小許可外直徑 | d? min. | 113mm |
| 隔塊襯套（NU、NJ、NUB、 NJF） 最大許可外直徑 | d? max. | 116mm |
| 軸肩最小許可外直徑（NU、NJ、NUP、NUB; 不適合于圓錐孔） | db min. | 122mm |
| 軸承座肩或隔塊襯套（所有）最大的許可內直徑 | D? max. | 167.5mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑（NU、NJ、NUP、NUB） | r? max. | 2mm |
| 軸承基座和軸肩之間的過渡段之間的最大允許半徑[（N、NF、NJF） - mCRB; 所屬為 LSB] | rb max. | 2mm |
SKF NUB220ECJ軸承數據計算
| 基本額定動載 | 285kN |
| 基本額定靜載荷 | 305kN |
| 疲勞載荷限值 | 36.5kN |
| 參考轉速 | 4000r/min |
| 極限轉速 | 4500r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.3 |
| 軸向載荷系數 | 0.4 |
SKF NUB220ECJ軸承質量
| 軸承重量 | 3.67kg |
SKF NUB220ECJ軸承尺寸圖
