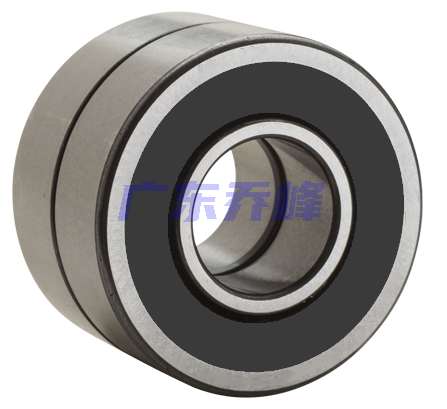

NTN-SNR MLE7006CVDBJ74S軸承代號說明
M
L
E
7
0
0
6
C
V
D
B
J
7
4
S
ML：高轉速高精度角接觸軸承
E：雙面非接觸式密封
7：角接觸球軸承
0：尺寸系列：10系列
06：內徑：30 mm
C：接觸角 17o
V：高精度
DB：背對背配對，/ \
J7：輕微預緊
4S：P4S高轉速精度，ISO 4級（相當于ABEC 7）
ML：
高轉速高精度角接觸軸承
E：
雙面非接觸式密封
7：
角接觸球軸承
0：
尺寸系列：10系列
06：
內徑：30 mm
C：
接觸角 17o
V：
高精度
DB：
背對背配對，/ \
J7：
輕微預緊
4S：
P4S高轉速精度，ISO 4級（相當于ABEC 7）
NTN-SNR MLE7006CVDBJ74S軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 4 |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR MLE7006CVDBJ74S軸承尺寸規格
| 密封雙聯角接觸球軸承，高精度 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.1654 in 55.000 mm |
| B | 0.5118 in 13.000 mm |
| 2B | 1.0236 in 26.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接觸角 | 17 o |
| d2 | 1.4488 in 36.800 mm |
| d3 | 1.5000 in 38.100 mm |
| D1 | 1.8031 in 45.800 mm |
| D4 | 1.8583 in 47.200 mm |

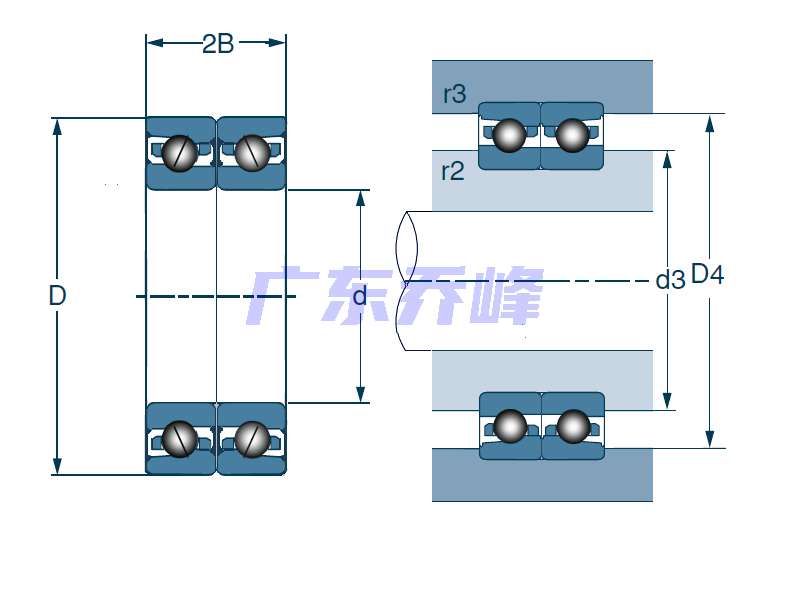

NTN-SNR MLE7006CVDBJ74S軸承尺寸圖
