NTN M1316CH軸承代號說明
M
1
3
1
6
C
H
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
16：內徑：80 mm
C：滑動外圈
H：外圈外徑上帶盲銷孔
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
16：
內徑：80 mm
C：
滑動外圈
H：
外圈外徑上帶盲銷孔
NTN M1316CH軸承技術規格
| 類型 | 外圈 |
| 材質 | 硬化合金鋼 |
| 重量 | 3.699 lb 1.678 kg |
NTN M1316CH軸承尺寸規格
| 普通外圈帶銷釘孔，不帶滾子 - 尺寸 | |
| D | 6.6929 in 170.000 mm |
| C | 5.8039 in 147.420 mm |
| W | 1.5354 in 39.000 mm |
| r | 0.0799 in 2.030 mm |
| a | 0.4382 in 11.130 mm |
| b | 0.1799 in 4.570 mm |

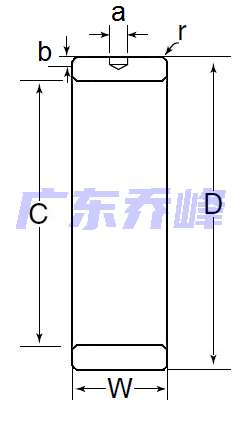

NTN M1316CH軸承尺寸圖
