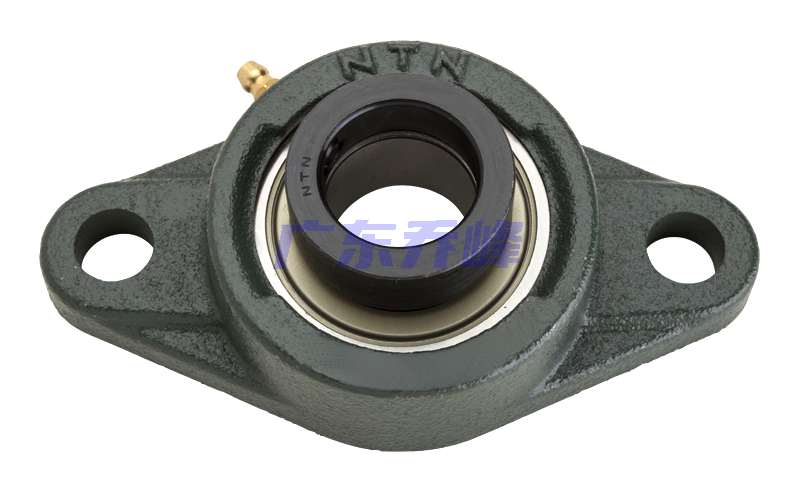

NTN AELFL209-110D1軸承技術規格
| 類型 | 雙螺栓菱形法蘭式軸承座單元 |
| 軸承類型 | 滾珠軸承 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 軸承型號 | AEL209-110D1 |
| 軸承座型號 | FL209D1 |
| 殼體材質 | 鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 端蓋類型 | 開式 |
| 性能 | 輕型 |
| 基本額定動載荷 | 7300 lbf 32500 N 32.50 kN |
| 基本額定靜載荷 | 4600 lbf 20400 N 20.40 kN |
| 極限轉速 | 3500轉/分鐘 |
| 重量 | 4.500 lb 2.040 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
| 潤滑方式 | 可再潤滑 |
NTN AELFL209-110D1軸承尺寸規格
| 雙螺栓菱形法蘭式軸承座單元，鑄造外殼，帶偏心鎖緊套，AELFL型 - 尺寸 | |
| d | 1.6250 in 41.275 mm |
| H | 7.4062 in 188.0 mm |
| L | 4.2500 in 108.0 mm |
| J | 5.8281 in 148.0 mm |
| A | 1.5000 in 38.0 mm |
| A0 | 2.1575 in 55.000 mm |
| A1 | 0.6250 in 16.0 mm |
| A2 | 0.8594 in 22.0 mm |
| N | 0.7500 in 19.0 mm |
| B1 | 1.7205 in 43.700 mm |
| S | 0.4331 in 11.000 mm |
| F | 0.1260 in 3.200 mm |

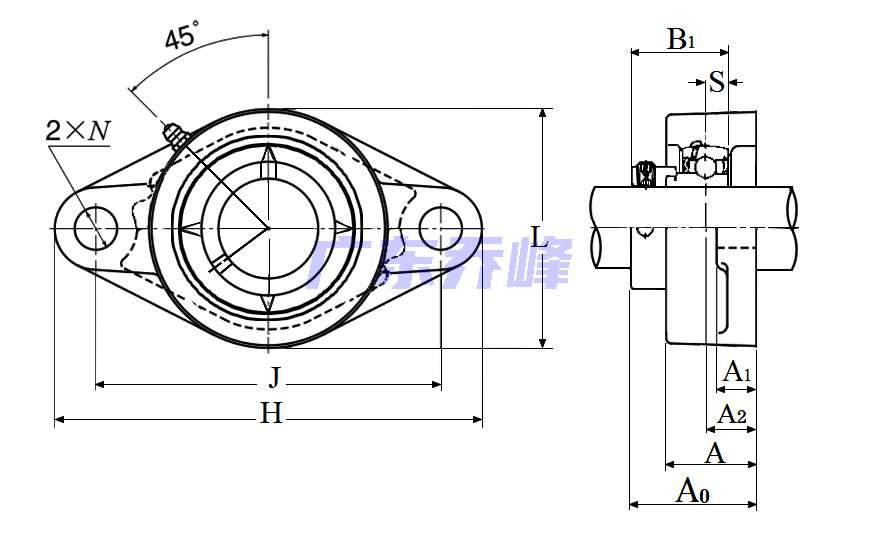

NTN AELFL209-110D1軸承尺寸圖
NTN AELFL209-110D1軸承同尺寸型號
| AELFL209-110D1 | 詳細尺寸，d：41.275mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| UCFL209-110D1 | 詳細尺寸，d：41.275mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| UKFL209D1 (when used with HS2309X) | 詳細尺寸，d：41.275mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| S-UKFL209D1 (when used with HS2309X) | 詳細尺寸，d：41.275mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| SM-UKFL209D1 (when used with HS2309X) | 詳細尺寸，d：41.275mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| UELFL209-110D1 | 詳細尺寸，d：41.275mm，h：188.00000mm，b：38.000mm，j：148.000mm，r：108.000mm |
| 共計找到6條記錄 | |
NTN AELFL209-110D1軸承相關配件/適用型號
| AEL209-110D1 | 詳細尺寸，d：41.275mm，dD：85.000mm，c：19.000mm，b：43.700mm，r：1.500mm |
