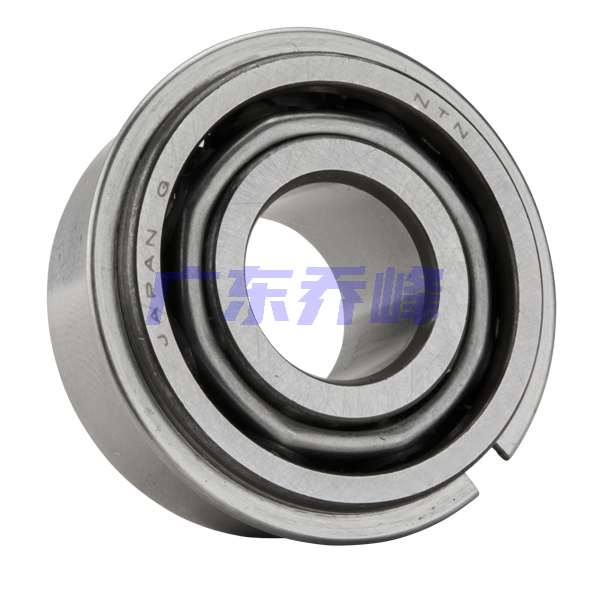

NTN 5208SNR軸承代號說明
5
2
0
8
S
N
R
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
08：內徑：40 mm
S：內部設計優化
NR：帶止動環和止動槽
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
08：
內徑：40 mm
S：
內部設計優化
NR：
帶止動環和止動槽
NTN 5208SNR軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 7100轉/分鐘 |
| 極限轉速-脂潤滑 | 5600轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 7550 lbf 33500 N 33.50 kN |
| 基本額定動載荷 | 9900 lbf 44000 N 44.00 kN |
| 附件 | 開式 |
| 重量 | 1.358 lb 0.616 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5208SNR軸承尺寸規格
| 雙列角接觸球軸承 - 開式帶止動環 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 1.1890 in 30.200 mm |
| A | 0.1209 in 3.070 mm |
| D2 | 3.4094 in 86.600 mm |
| D1 | 3.0039 in 76.300 mm |
| f | 0.0748 in 1.900 mm |
| r | 0.0433 in 1.100 mm |
| 接觸角 | 25 o |
| a | 1.8701 in 47.500 mm |
| da min | 1.8504 in 47.000 mm |
| Da max | 2.8740 in 73.000 mm |
| ras max | 0.0394 in 1.000 mm |

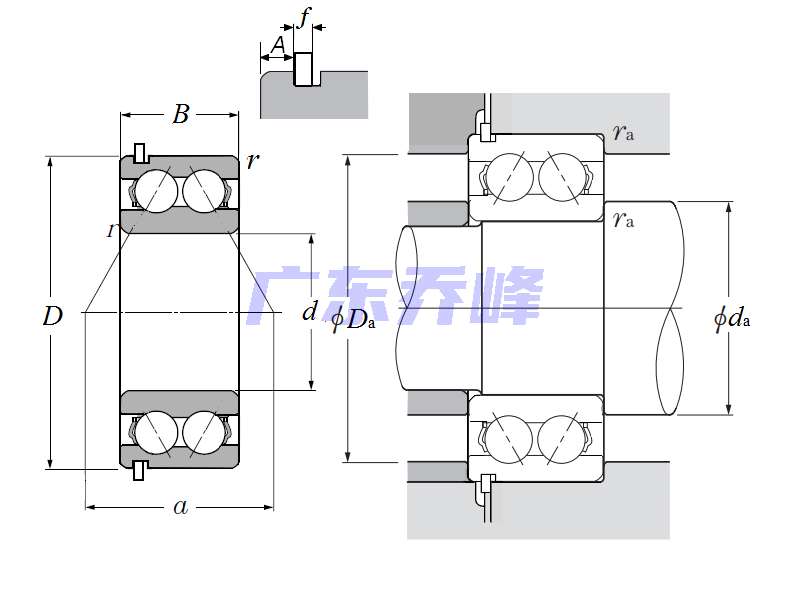

NTN 5208SNR軸承尺寸圖
