NTN 22330EF800軸承代號說明
2
2
3
3
0
E
F
8
0
0
2：調心滾子軸承
2：寬度尺寸系列：2系列
3：外徑尺寸系列：3系列
30：內徑：150 mm
E：Ultage 品質
F800：用于振動應用，高載荷
2：
調心滾子軸承
2：
寬度尺寸系列：2系列
3：
外徑尺寸系列：3系列
30：
內徑：150 mm
E：
Ultage 品質
F800：
用于振動應用，高載荷
NTN 22330EF800軸承技術規格
| 類型 | 振動篩用調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| e | 0.34 |
| Y1 | 2.00 |
| Y2 | 2.98 |
| Y0 | 1.96 |
| 系列 | 223 |
| 徑向游隙 | C4 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 425000 lbf 1890000 N 1890.00 kN |
| 基本額定動載荷 | 375000 lbf 1660000 N 1660.00 kN |
| 附件 | 開式 |
| 重量 | 92.506 lb 41.960 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 22330EF800軸承尺寸規格
| 振動篩用調心滾子軸承 - 圓柱孔 - 尺寸 | |
| d | 5.9055 in 150.000 mm |
| D | 12.5984 in 320.000 mm |
| B | 4.2520 in 108.000 mm |
| d1 | 7.5591 in 192.000 mm |
| D1 | 10.9843 in 279.000 mm |
| r | 0.1575 in 4.000 mm |
| W0 | 0.7835 in 19.900 mm |
| d0 | 0.3543 in 9.000 mm |
| da min | 6.5748 in 167.000 mm |
| Da max | 11.9291 in 303.000 mm |
| ras max | 0.1575 in 4.000 mm |

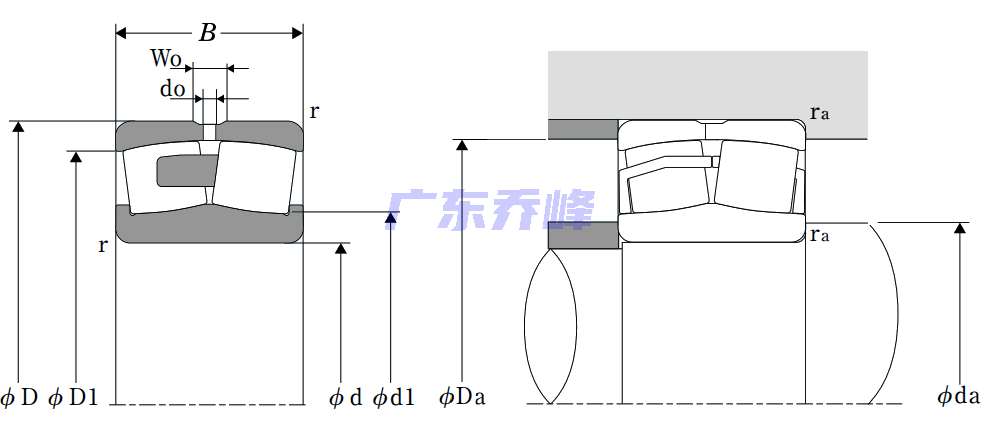

NTN 22330EF800軸承尺寸圖
