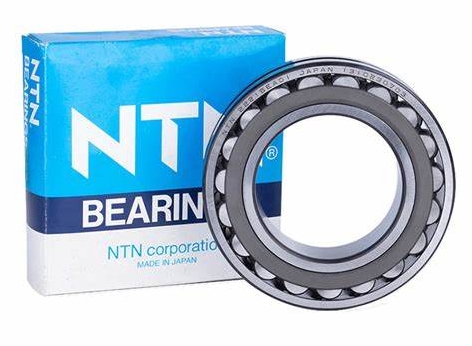

NTN 23222EMD1C2軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 110 |
| 軸承外徑 D | 200 |
| 軸承厚度 B | 69.8 |
| 倒角半徑 r.min | 2.1 |
| 潤滑槽徑 Wo | 11 |
| 潤滑孔徑 do | 5 |
| 安裝尺寸 (mm) | |
| 內圈外徑 d1 ≈ | 130 |
| 內圈外徑 da.min | 122 |
| 外圈內徑 Da.max | 188 |
| 外圈內徑 D1 ≈ | 176 |
| 倒角半徑 ras.max | 2.1 |
| 載荷（kN） | |
| 基本動載荷 Cr | 752 |
| 基本靜載荷 Cor | 869 |
| 載荷（kgf） | |
| 基本動載荷 Cr | 76700 |
| 基本靜載荷 Cor | 88600 |
| 允許轉速（/min） | |
| 脂潤滑 | 2100 |
| 油潤滑 | 2600 |
| 極限轉速（rpm） | |
| 參考轉速 | 2300 |
| 極限轉速 | 3000 |
| 參考重量（kg） | |
| 圓柱孔 | 9.41 |
| 圓錐孔 | 9.14 |
| 其他參數 | |
| 常數 e | 0.32 |
| 軸向載荷系數 Y1 | 2.12 |
| 軸向載荷系數 Y2 | 3.15 |
| 軸向載荷系數 Y0 | 2.07 |
