NTN 22308EF800軸承尺寸、參數與圖紙

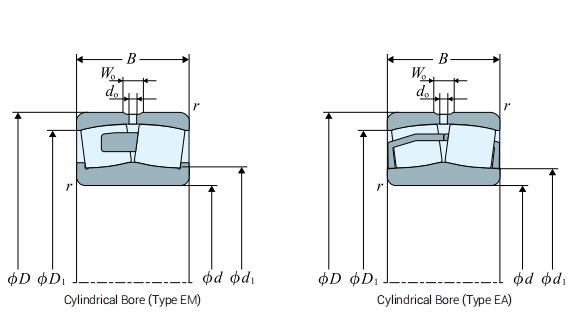

| 外形尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 軸承外徑 D | 90 |
| 軸承厚度 B | 33 |
| 倒角半徑 r.min | 1.5 |
| 潤滑槽徑 Wo | 6 |
| 潤滑孔徑 do | 3 |

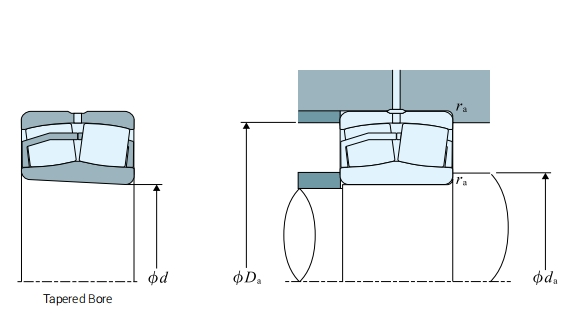

| 安裝尺寸 (mm) | |
| 內圈外徑 d1 ≈ | 52 |
| 內圈外徑 da.min | 49 |
| 外圈內徑 Da.max | 81 |
| 外圈內徑 D1 ≈ | 78 |
| 倒角半徑 ras.max | 1.5 |
| 載荷（kN） | |
| 基本動載荷 Cr | 169 |
| 基本靜載荷 Cor | 152 |
| 載荷（kgf） | |
| 基本動載荷 Cr | 17200 |
| 基本靜載荷 Cor | 15500 |
| 允許轉速（/min） | |
| 脂潤滑 | 5400 |
| 油潤滑 | 6600 |
| 極限轉速（rpm） | |
| 參考轉速 | 5800 |
| 極限轉速 | 7400 |
| 參考重量（kg） | |
| 圓柱孔 | 1.02 |
| 圓錐孔 | 1 |
| 其他參數 | |

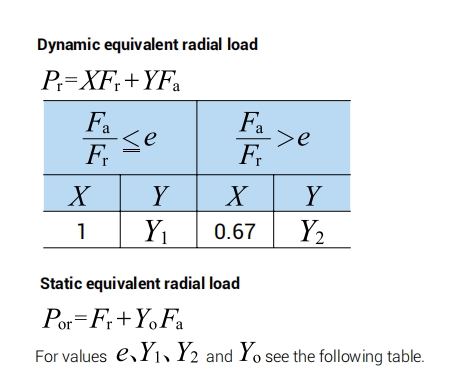

| 常數 e | 0.36 |
| 軸向載荷系數 Y1 | 1.87 |
| 軸向載荷系數 Y2 | 2.79 |
| 軸向載荷系數 Y0 | 1.83 |
