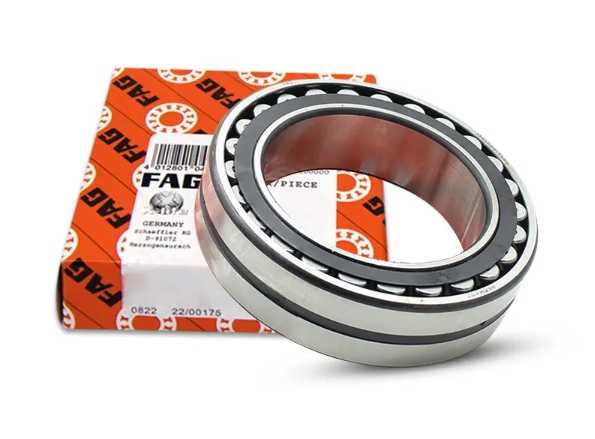

FAG 24152-BE-XL-C3軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 260 |
| 軸承外徑 D | 440 |
| 軸承厚度 B | 180 |
| 倒角半徑 r.min | 4 |
| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 369.9 |
| 內圈外徑 d2 ≈ | 292.2 |
| 潤滑槽徑 ds | 8 |
| 潤滑孔徑 ns | 15 |
| 內圈外徑 da.min | 277 |
| 外圈內徑 Da.max | 423 |
| 倒角半徑 ra.max | 3 |
| 載荷（kN） | |
| 基本動載荷 C | 3150000 |
| 基本靜載荷 Co | 4900000 |
| 疲勞極限載荷 Cur | 390000 |
| 極限轉速（/min） | |
| 參考轉速 | 940 |
| 極限轉速 | 570 |
| 參考重量（kg） | |
| 111 | |
| 其他參數 | |
| 常數 e | 0.4 |
| 軸向載荷系數 Y1 | 1.67 |
| 軸向載荷系數 Y2 | 2.49 |
| 軸向載荷系數 Y0 | 1.63 |
