FAG 23236-E1-XL-K-TVPB-C3軸承尺寸、參數與圖紙

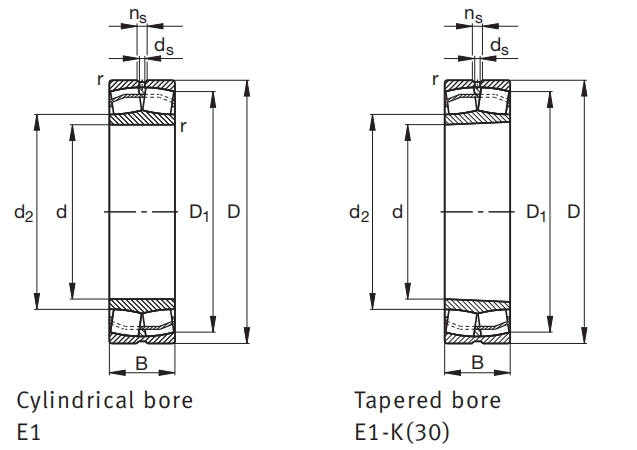

| 外形尺寸 (mm) | |
| 軸承內徑 d | 180 |
| 軸承外徑 D | 320 |
| 軸承厚度 B | 112 |
| 倒角半徑 r.min | 4 |

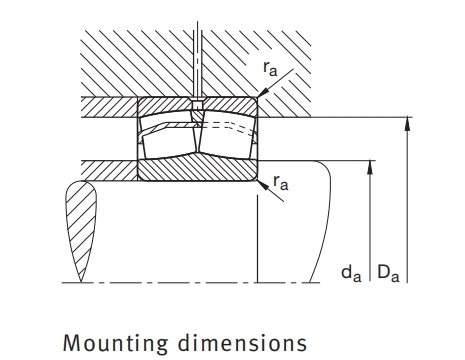

| 安裝尺寸 (mm) | |
| 外圈內徑 D1 ≈ | 277.3 |
| 內圈外徑 d2 ≈ | 210.6 |
| 潤滑槽徑 ds | 8 |
| 潤滑孔徑 ns | 15 |
| 內圈外徑 da.min | 197 |
| 外圈內徑 Da.max | 303 |
| 倒角半徑 ra.max | 3 |
| 載荷（kN） | |
| 基本動載荷 C | 1710000 |
| 基本靜載荷 Co | 2340000 |
| 疲勞極限載荷 Cur | 173000 |
| 極限轉速（/min） | |
| 參考轉速 | 2000 |
| 極限轉速 | 1090 |
| 參考重量（kg） | |
| 37.2 | |
| 其他參數 | |
| 常數 e | 0.33 |
| 軸向載荷系數 Y1 | 2.07 |
| 軸向載荷系數 Y2 | 3.09 |
| 軸向載荷系數 Y0 | 2.03 |
