SKF NU421M軸承尺寸
| 內徑 | d | 105mm |
| 外徑 | D | 260mm |
| 寬度 | B | 60mm |
| 內圈肩部直徑(NU、NJ、NUP、NUB、NF、NJF) | D? ≈ | 206.3mm |
| 內圈滾道直徑(NU、NJ、NUP、NUB、 NJF) | F | 144.5mm |
| 外圈內徑(NU、NJ、NUP、NUB、 NJF) | r?,? min. | 4mm |
| 內圈(最小)內徑(NU、NJ、NUB、 NJF) | r?,? min. | 4mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 4.9mm |
SKF NU421M軸承擋肩尺寸
| 隔塊襯套(所有)最小許可外直徑 | d? min. | 124mm |
| 隔塊襯套(NU、NJ、NUB、 NJF) 最大許可外直徑 | d? max. | 140mm |
| 軸肩最小許可外直徑(NU、NJ、NUP、NUB; 不適合于圓錐孔) | db min. | 147mm |
| 軸承座肩或隔塊襯套(所有)最大的許可內直徑 | D? max. | 241mm |
| 軸承基座和軸承座肩之間過渡段的最大允許半徑(NU、NJ、NUP、NUB) | r? max. | 3mm |
| 軸承基座和軸肩之間的過渡段之間的最大允許半徑[(N、NF、NJF) - mCRB; 所屬為 LSB] | rb max. | 3mm |
SKF NU421M軸承數據計算
| 基本額定動載 | 501kN |
| 基本額定靜載荷 | 570kN |
| 疲勞載荷限值 | 64kN |
| 參考轉速 | 2800r/min |
| 極限轉速 | 3400r/min |
| 計算系數 | 0.15 |
| 限制值 | 0.2 |
| 軸向載荷系數 | 0.6 |
SKF NU421M軸承質量
| 軸承重量 | 17.3kg |

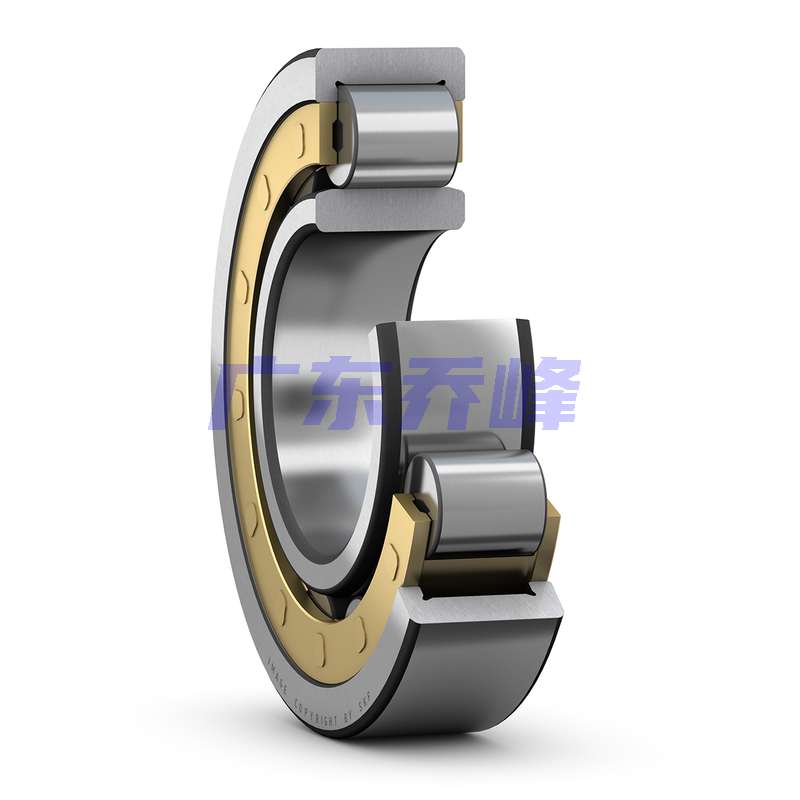

SKF NU421M軸承(3D圖)
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉,右鍵按住移動,滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看,可在電腦端查看。
3、如發現圖紙有誤,歡迎及時告知我們。
SKF NU421M軸承尺寸圖
