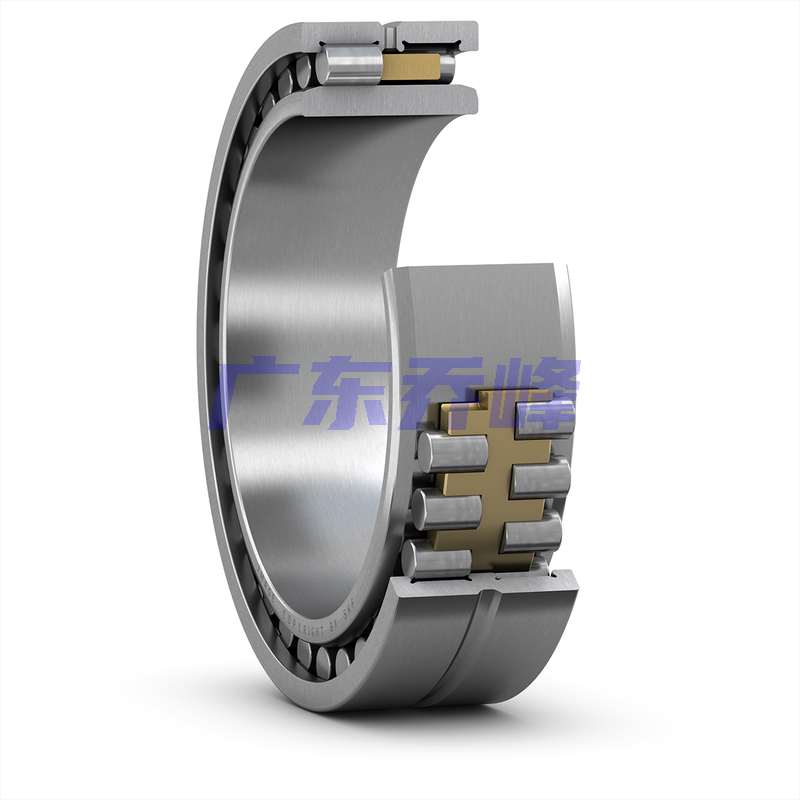

SKF NNU4940BK/SPW33軸承尺寸
| 內徑 | d | 200mm |
| 外徑 | D | 280mm |
| 寬度 | B | 80mm |
| 外圈肩部直徑(NNU 設計) | D? | 252.2mm |
| 內圈滾道直徑(NNU 設計) | F | 225mm |
| 外圈潤滑槽寬度 | b | 11.1mm |
| 潤滑孔直徑(外圈) | K | 3mm |
| 外圈倒角尺寸 | r?,? min. | 2.1mm |
| 內圈倒角尺寸(配有圓錐孔的軸承) | r?,? min. | 1.1mm |
| 正常位置軸承套圈相對于其他正常位置套圈許可軸向位移(所有) | s max. | 3.7mm |
| 圓錐孔,錐度 1:12 |
SKF NNU4940BK/SPW33軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 211mm |
| 軸徑擋肩(NUU 設計) | d? max. | 222mm |
| 軸承座擋肩尺寸 | D? max. | 269mm |
| 噴油嘴位置(不能選擇 TNHA 保持架) | d? | 227mm |
SKF NNU4940BK/SPW33軸承數據計算
| 基本額定動載 | 484kN |
| 基本額定靜載荷 | 1040kN |
| 疲勞載荷限值 | 106kN |
| 潤滑脂潤滑可達轉速 | 2600r/min |
| 油氣潤滑法可達轉速 | 3000r/min |
| 參考潤滑脂量 | 117cm3 |
| 軸向靜剛度(指導值) | 5480N/μm |
SKF NNU4940BK/SPW33軸承質量
| 軸承重量 | 15kg |
SKF NNU4940BK/SPW33軸承(3D圖)
點擊獲取3D圖
服務器生成3d圖中...
3d圖下載中 {{percentComplete}}%
1、鼠標左鍵按住旋轉,右鍵按住移動,滾輪滾動放大縮小
2、在手機瀏覽器中并不能很好查看,可在電腦端查看。
3、如發現圖紙有誤,歡迎及時告知我們。
SKF NNU4940BK/SPW33軸承尺寸圖
