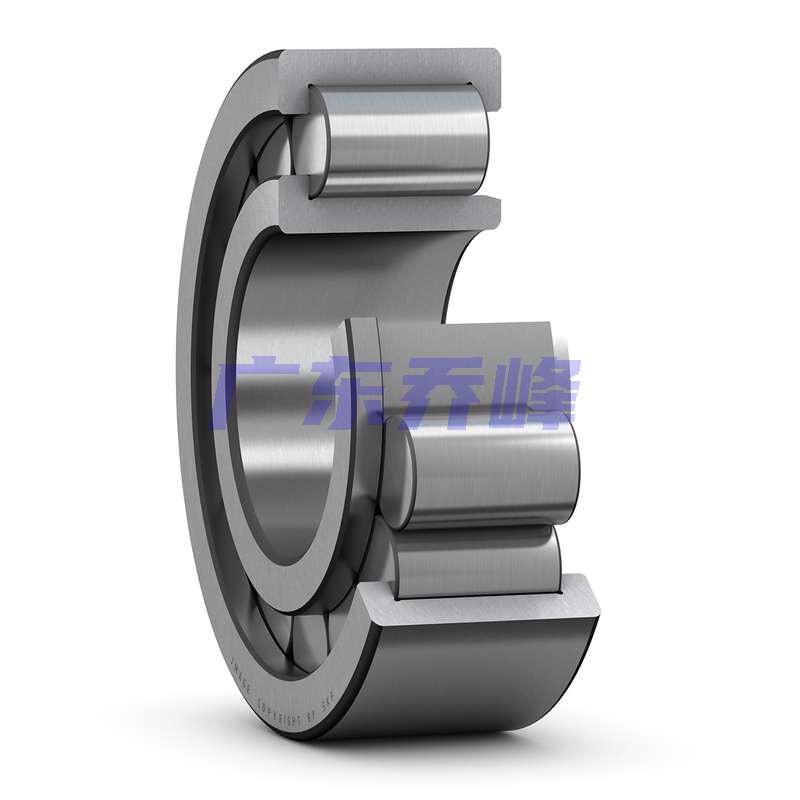

SKF NJG2320VH軸承尺寸
| 內徑 | d | 100mm |
| 外徑 | D | 215mm |
| 寬度 | B | 73mm |
| 內圈肩部直徑 | d? ≈ | 137mm |
| 外圈肩部直徑 | D? ≈ | 175mm |
| 內圈滾道直徑 | F | 122.8mm |
| 正常位置軸承套圈相對于其他套圈許可軸向位移 | s max. | 4mm |
| 倒角尺寸 | r?,? min. | 3mm |
SKF NJG2320VH軸承擋肩尺寸
| 軸擋肩直徑 | d? min. | 114mm |
| 軸擋肩直徑 | d?? | 128mm |
| 軸擋肩直徑 | db max. | 119mm |
| 軸承座擋肩尺寸 | D? max. | 201mm |
| 倒角半徑 | r? max. | 2.5mm |
SKF NJG2320VH軸承數據計算
| 基本額定動載 | 704kN |
| 基本額定靜載荷 | 900kN |
| 疲勞載荷限值 | 106kN |
| 參考轉速 | 1200r/min |
| 極限轉速 | 1500r/min |
| 計算系數 | 0.35 |
| 計算系數 | 0.3 |
| 計算系數 | 0.4 |
SKF NJG2320VH軸承質量
| 軸承重量 | 13kg |
SKF NJG2320VH軸承尺寸圖
