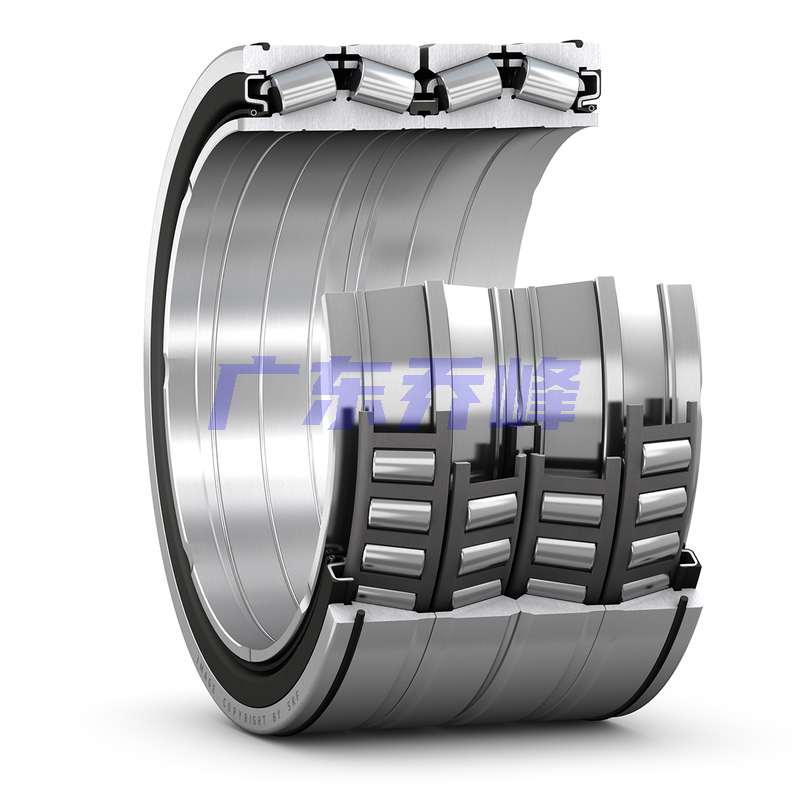

SKF BT4-8161E81/C500軸承設計
| 設計變量/特征 | TQOSN/GWSI |
SKF BT4-8161E81/C500軸承尺寸
| 內徑 | d | 406.4mm |
| 外徑 | D | 546.1mm |
| 內圈上的軸承總寬度 | B | 288.925mm |
| 外圈上的軸承總寬度 | T | 288.925mm |
| 軸擋肩直徑 | d? ≈ | 434mm |
| 軸承座擋肩尺寸 | D? ≈ | 496mm |
| 內圈倒角尺寸 | r?,? min. | 1.5mm |
| 內圈半徑（倒角） | r?,? min. | 1.5mm |
| 外圈半徑（倒角） | r?,? min. | 6.4mm |
SKF BT4-8161E81/C500軸承數據計算
| 基本額定動載 | 5100kN |
| 基本額定靜載荷 | 10200kN |
| 疲勞載荷限值 | 815kN |
| 比較徑向額定載荷 | 1060kN |
| 比較徑向的基本額定載荷 | 250kN |
| 保持架系數 | 1.22 |
| 計算系數 | 0.48 |
| 計算系數 | 1.4 |
| 計算系數 | 2.1 |
| 計算系數 | 1.4 |
SKF BT4-8161E81/C500軸承質量
| 軸承重量 | 186kg |
SKF BT4-8161E81/C500軸承尺寸圖
