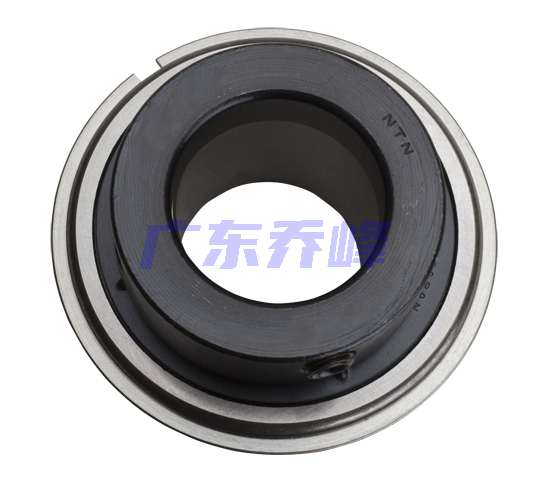

NTN UELS212-207D1NR軸承代號說明
U
E
L
S
2
1
2
-
2
0
7
D
1
N
R
UEL：寬內圈，鎖圈帶拋油環
S：圓柱外圈
2：系列：輕型承重
12：內徑系列：60 mm 系列
-：內徑分隔符
207：內徑：2.4375 in
D1：帶油槽油孔，可再潤滑
NR：帶止動環和止動槽
UEL：
寬內圈，鎖圈帶拋油環
S：
圓柱外圈
2：
系列：輕型承重
12：
內徑系列：60 mm 系列
-：
內徑分隔符
207：
內徑：2.4375 in
D1：
帶油槽油孔，可再潤滑
NR：
帶止動環和止動槽
NTN UELS212-207D1NR軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 鎖緊裝置 | 偏心鎖緊套 |
| 潤滑方式 | 可再潤滑 |
| 鎖緊套型號 | EL212 |
| 基礎外圈型號 | 212 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 8100 lbf 36000 N 36.00 kN |
| 基本額定動載荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 雙面密封 |
| 重量 | 4.145 lb 1.880 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN UELS212-207D1NR軸承尺寸規格
| 帶偏心鎖緊套的外球面軸承，寬外圈 - 圓柱內徑，帶止動環 - 尺寸 | |
| d | 2.4375 in 61.913 mm |
| D | 4.3307 in 110.000 mm |
| C | 1.0630 in 27.000 mm |
| B | 2.4370 in 61.900 mm |
| B1 | 3.0630 in 77.800 mm |
| r | 0.0787 in 2.000 mm |
| ds | 3/8-24 UNF |
| G | 0.3150 in 8.000 mm |
| d3 | 3.3071 in 84.000 mm |
| B5 | 0.8780 in 22.300 mm |
| S1 | 1.8425 in 46.800 mm |
| S | 1.2205 in 31.000 mm |
| F | 0.2362 in 6.000 mm |
| r1 | 0.0787 in 2.000 mm |
| a | 0.1732 in 4.400 mm |
| D1 | 4.2051 in 106.810 mm |
| D2 | 4.5906 in 116.600 mm |
| f | 0.1122 in 2.850 mm |

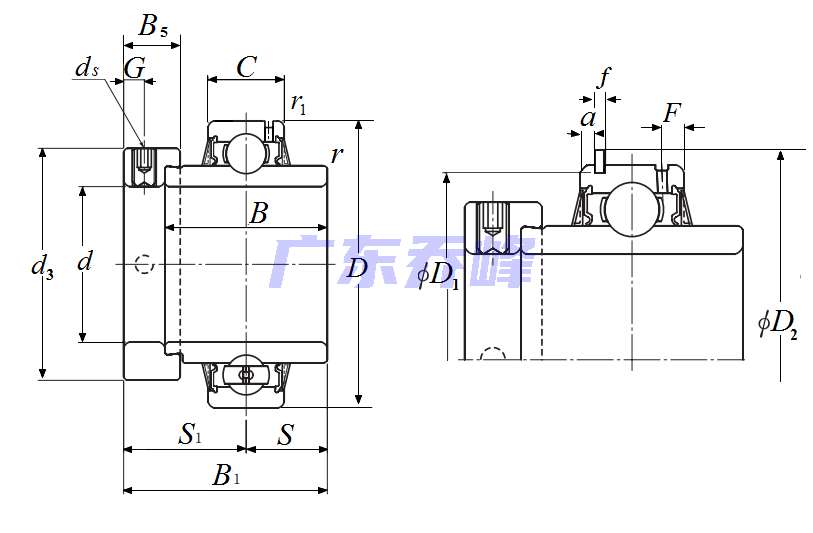

NTN UELS212-207D1NR軸承尺寸圖
