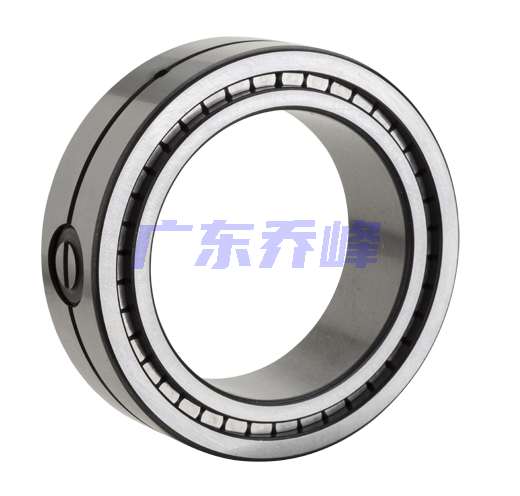

NTN SL02-4936軸承代號說明
S
L
0
2
-
4
9
3
6
SL：SL型雙列滿裝圓柱滾子軸承
02-：SL02系列，自由端軸承
49：雙列圓柱滾子軸承 49系列
36：內徑：180 mm
SL：
SL型雙列滿裝圓柱滾子軸承
02-：
SL02系列，自由端軸承
49：
雙列圓柱滾子軸承 49系列
36：
內徑：180 mm
NTN SL02-4936軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 無 |
| 極限轉速-油潤滑 | 1100轉/分鐘 |
| 極限轉速-脂潤滑 | 560轉/分鐘 |
| 結構 | 雙列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 277000 lbf 1230000 N 1230.00 kN |
| 基本額定動載荷 | 124000 lbf 550000 N 550.00 kN |
| 附件 | 開式 |
| 重量 | 22.487 lb 10.200 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN SL02-4936軸承尺寸規格
| 雙列圓柱滾子軸承帶Free Side - SL02型 - 尺寸 | |
| d | 7.0866 in 180.000 mm |
| D | 9.8425 in 250.000 mm |
| B | 2.7165 in 69.000 mm |
| C | 2.7165 in 69.000 mm |
| J | 8.1102 in 206.000 mm |
| K | 8.7402 in 222.000 mm |
| r | 0.0787 in 2.000 mm |
| e（允許軸向移動） | 0.1575 in 4.000 mm |
| da min | 7.4409 in 189.000 mm |
| Da max | 9.4882 in 241.000 mm |
| ras max | 0.0787 in 2.000 mm |

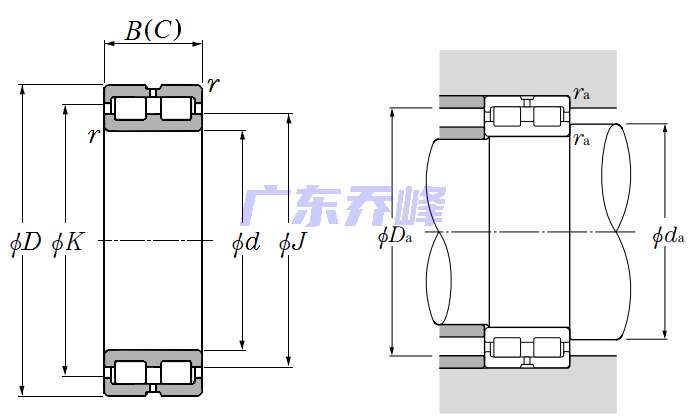

NTN SL02-4936軸承尺寸圖
