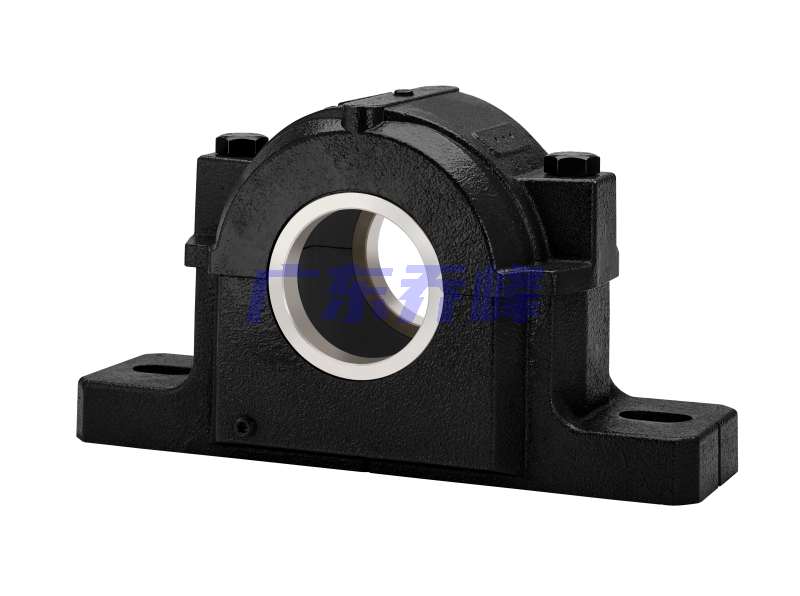

NTN SAFD23526X4.7/16軸承技術規格
| 類型 | 軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 鎖緊裝置 | 緊定襯套 |
| 密封型式 | 三重密封 |
| 軸承型號 | 23226EMKD1 |
| 軸承座型號 | SAFD526G3 |
| SNW型緊定套型號 | SNW126X4.7/16 |
| H型緊定套型號 | HA2326 |
| 三層密封圈（2 incl.）型號 | LER117 |
| 穩定環（2 incl.）型號 | SR230X5C |
| 端蓋型號 | MF407 |
| 殼體材質 | 球墨鑄鐵 |
| 殼體鑄造型式 | 兩片接合式 |
| 安裝類型 | 四螺栓 |
| 性能 | 重型 |
| 端蓋類型 | 開式 |
| 基本額定動載荷 | 215000 lbf 958000 N 958.00 kN |
| 基本額定靜載荷 | 254000 lbf 1130000 N 1130.00 kN |
| 極限轉速 | 2300轉/分鐘 |
| 重量 | 156.000 lb 70.900 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN SAFD23526X4.7/16軸承尺寸規格
| 剖分式軸承座，球墨鑄鐵外殼，SAFD型 - 尺寸 | |
| d | 4.4375 in 112.713 mm |
| H1 | 6.0000 in 152.4 mm |
| L | 18.3750 in 467.0 mm |
| H2 | 2.3750 in 60.0 mm |
| J Min. | 14.6250 in 371.0 mm |
| J Max. | 16.0000 in 406.0 mm |
| n | 3.2500 in 83.0 mm |
| n1 | 1.6875 in 43.0 mm |
| n2 | 1.0000 in 25.0 mm |
| H | 11.2500 in 285.0 mm |
| A | 7.8125 in 198.0 mm |
| 注意 | 銷售圖紙反映的是不帶緊定襯套的尺寸，實際上是帶的，因此需要注意。如不能很好把握，可直接致電020-81178086咨詢我們。 |

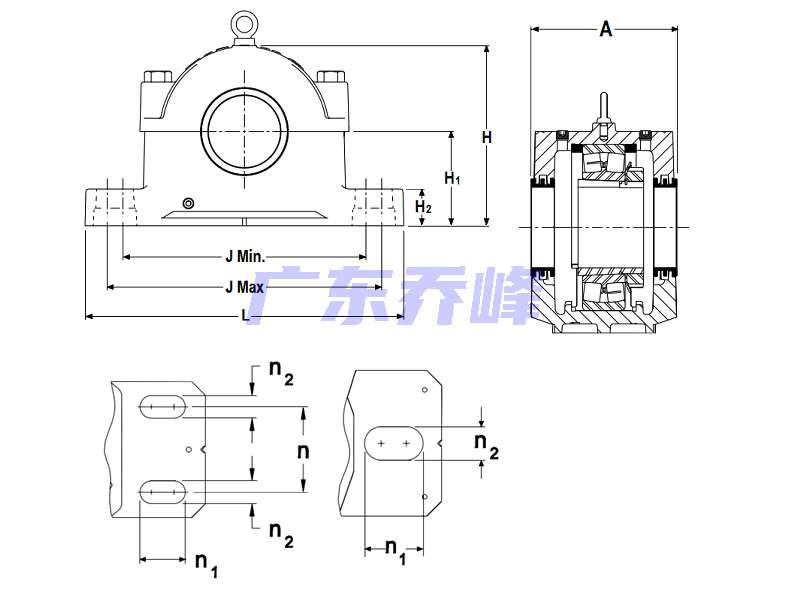

NTN SAFD23526X4.7/16軸承尺寸圖
NTN SAFD23526X4.7/16軸承同尺寸型號
| SAF23526X4.7/16 | 詳細尺寸，d：112.713mm，h：285.00000mm，t：60.000mm，r：467.000mm，r2max：152.400mm |
| SAFD22526X4.7/16 | 詳細尺寸，d：112.713mm，h：285.00000mm，t：60.000mm，r：467.000mm，r2max：152.400mm |
| SAF22526M3X4.7/16 | 詳細尺寸，d：112.713mm，h：285.00000mm，t：60.000mm，r：467.000mm，r2max：152.400mm |
| SAF22526X4.7/16 | 詳細尺寸，d：112.713mm，h：285.00000mm，t：60.000mm，r：467.000mm，r2max：152.400mm |
| SAFD23526X4.7/16 | 詳細尺寸，d：112.713mm，h：285.00000mm，t：60.000mm，r：467.000mm，r2max：152.400mm |
| 共計找到5條記錄 | |
NTN SAFD23526X4.7/16軸承相關配件/適用型號
| 23226EMKD1 | 詳細尺寸，d：130.000mm，dD：230.000mm，b：80.000mm，r：3.000mm |
| HA2326 | 詳細尺寸，d：112.713mm，dD：165.000mm，c：23.000mm，r：121.000mm |
