NTN NNU4944C3軸承代號說明
N
N
U
4
9
4
4
C
3
NNU：內圈可雙向分離，外圈不可分離
49：雙列圓柱滾子軸承 49系列
44：內徑：220 mm
C3：C3游隙
NNU：
內圈可雙向分離，外圈不可分離
49：
雙列圓柱滾子軸承 49系列
44：
內徑：220 mm
C3：
C3游隙
NTN NNU4944C3軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱型 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 2200轉/分鐘 |
| 極限轉速-脂潤滑 | 1900轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 292000 lbf 1300000 N 1300.00 kN |
| 基本額定動載荷 | 132000 lbf 585000 N 585.00 kN |
| 附件 | 開式 |
| 重量 | 37.258 lb 16.900 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NNU4944C3軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓柱孔 - NN型U - 尺寸 | |
| d | 8.6614 in 220.000 mm |
| D | 11.8110 in 300.000 mm |
| B | 3.1496 in 80.000 mm |
| C | 3.1496 in 80.000 mm |
| Fw | 9.6457 in 245.000 mm |
| r | 0.0827 in 2.100 mm |
| da min | 9.0945 in 231.000 mm |
| db min | 9.3701 in 238.000 mm |
| Da max | 11.3780 in 289.000 mm |
| Db min | 11.1811 in 284.000 mm |
| Db max | 11.3780 in 289.000 mm |
| ras max | 0.0787 in 2.000 mm |

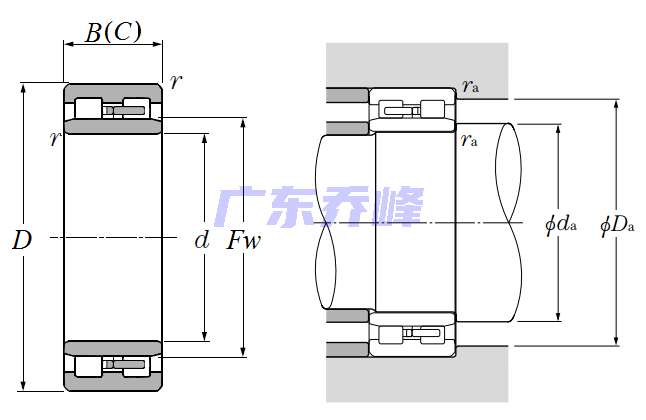

NTN NNU4944C3軸承尺寸圖
