NTN NN4920KCS15UP-4軸承代號說明
N
N
4
9
2
0
K
C
S
1
5
U
P
-
4
NN：外圈可雙向分離，內圈不可分離
49：雙列圓柱滾子軸承 49系列
20：內徑：100 mm
K：錐孔，錐角 1:12
CS15：平均內部游隙 15 μm
UP-4：4級超高精度
NN：
外圈可雙向分離，內圈不可分離
49：
雙列圓柱滾子軸承 49系列
20：
內徑：100 mm
K：
錐孔，錐角 1:12
CS15：
平均內部游隙 15 μm
UP-4：
4級超高精度
NTN NN4920KCS15UP-4軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，兩片接合式，機加工黃銅 |
| 極限轉速-油潤滑 | 5100轉/分鐘 |
| 極限轉速-脂潤滑 | 4300轉/分鐘 |
| 錐角 | 1:12 |
| 精度 | 特殊精度 |
| 結構 | 雙列 |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | C1NA |
| 基本額定靜載荷 | 58500 lbf 260000 N 260.00 kN |
| 基本額定動載荷 | 29500 lbf 131000 N 131.00 kN |
| 附件 | 開式 |
| 重量 | 4.061 lb 1.842 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN NN4920KCS15UP-4軸承尺寸規格
| 雙列圓柱滾子軸承 - 圓錐孔 - NN型 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.5118 in 140.000 mm |
| B | 1.5748 in 40.000 mm |
| C | 1.5748 in 40.000 mm |
| Ew | 5.0787 in 129.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 4.1929 in 106.500 mm |
| db min | 4.3307 in 110.000 mm |
| Da max | 5.1575 in 131.000 mm |
| Db min | 5.1575 in 131.000 mm |
| Db max | 5.2559 in 133.500 mm |
| ras max | 0.0394 in 1.000 mm |

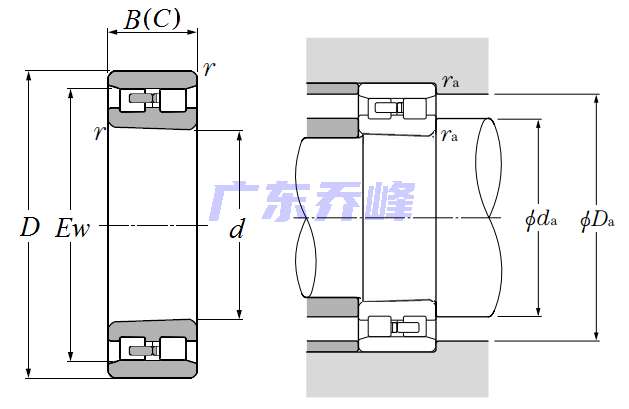

NTN NN4920KCS15UP-4軸承尺寸圖
