NTN MU7308UX軸承代號說明
M
U
7
3
0
8
U
X
MU：M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
7：寬度系列：07系列
3：尺寸系列：03系列
08：內徑：40 mm
U：外環內徑上帶一個擋邊和一個擋圈
X：X-Bar復合鋼
MU：
M：NTN BOWER產品，標準公制尺寸系列，U：內圈雙擋邊
7：
寬度系列：07系列
3：
尺寸系列：03系列
08：
內徑：40 mm
U：
外環內徑上帶一個擋邊和一個擋圈
X：
X-Bar復合鋼
NTN MU7308UX軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 29700 lbf 132000 N 132.00 kN |
| 基本額定動載荷 | 25900 lbf 115000 N 115.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN MU7308UX軸承尺寸規格
| 圓柱滾子軸承 - 不可分離型，內圈帶兩個加強筋，外圈帶一個加強筋，帶擋圈 - 尺寸 | |
| B | 1.5748 in 40.000 mm |
| D | 3.5433 in 90.000 mm |
| W | 1.1811 in 30.000 mm |
| C | 3.0579 in 77.670 mm |
| F | 2.2441 in 57.000 mm |
| H | 2.8870 in 73.330 mm |
| R | 0.0598 in 1.520 mm |
| U（普通內外圈） | 1.9291 in 49.000 mm |
| V（加強筋內外圈） | 2.0512 in 52.100 mm |
| X（普通內外圈） | 3.2008 in 81.300 mm |
| Z（加強筋內外圈） | 3.0512 in 77.500 mm |
| r | 0.0598 in 1.520 mm |

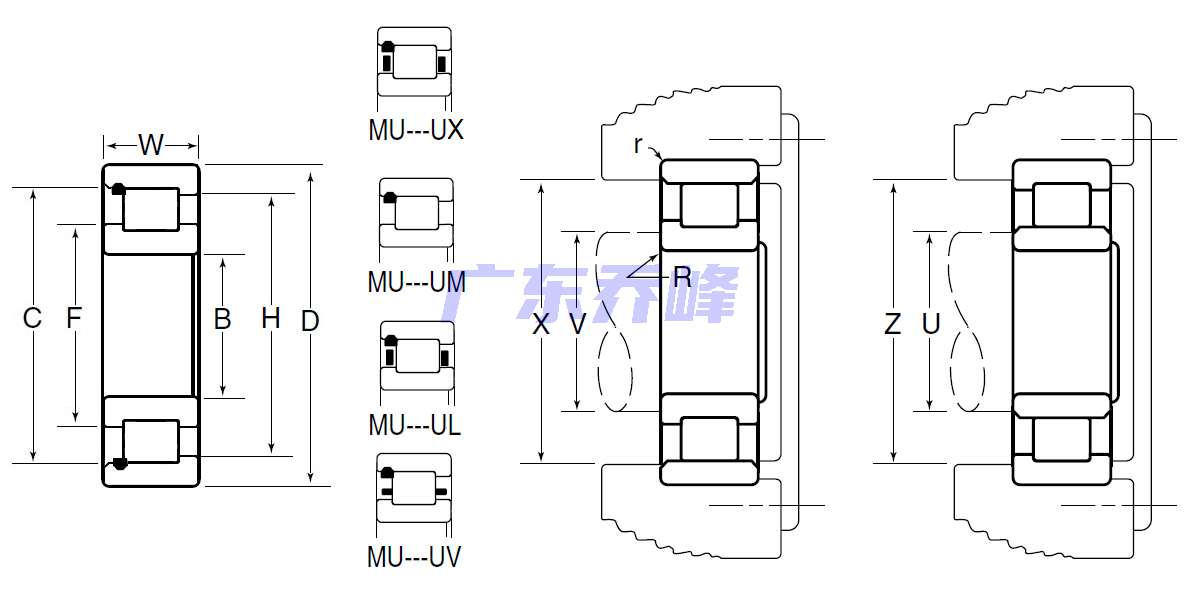

NTN MU7308UX軸承尺寸圖
