NTN M1309EHL軸承代號說明
M
1
3
0
9
E
H
L
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
3：尺寸系列：03系列
09：內徑：45 mm
E：外圈雙擋邊
H：外圈外徑上帶盲銷孔
L：復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
3：
尺寸系列：03系列
09：
內徑：45 mm
E：
外圈雙擋邊
H：
外圈外徑上帶盲銷孔
L：
復合鋼保持架
NTN M1309EHL軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 27200 lbf 121000 N 121.00 kN |
| 基本額定動載荷 | 24100 lbf 107000 N 107.00 kN |
| 附件 | 開式 |
| 重量 | 1.713 lb 0.777 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |

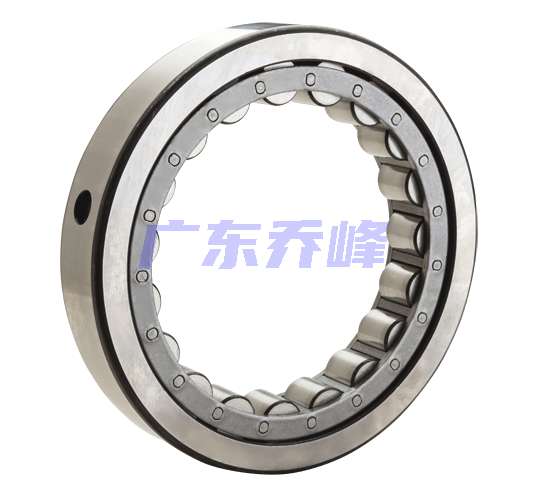

NTN M1309EHL軸承尺寸規格
| 帶保持架和滾子的外圈，外圈上帶兩個加強筋和盲銷孔 - 尺寸 | |
| A | 2.3370 in 59.360 mm |
| D | 3.9370 in 100.000 mm |
| W | 0.9843 in 25.000 mm |
| r | 0.0598 in 1.520 mm |
| H | 3.2079 in 81.480 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| U（普通內外圈） | 2.2008 in 55.900 mm |
| V（加強筋內外圈） | 2.3307 in 59.200 mm |
| X（普通內外圈） | 3.5591 in 90.400 mm |
| Z（加強筋內外圈） | 3.3898 in 86.100 mm |

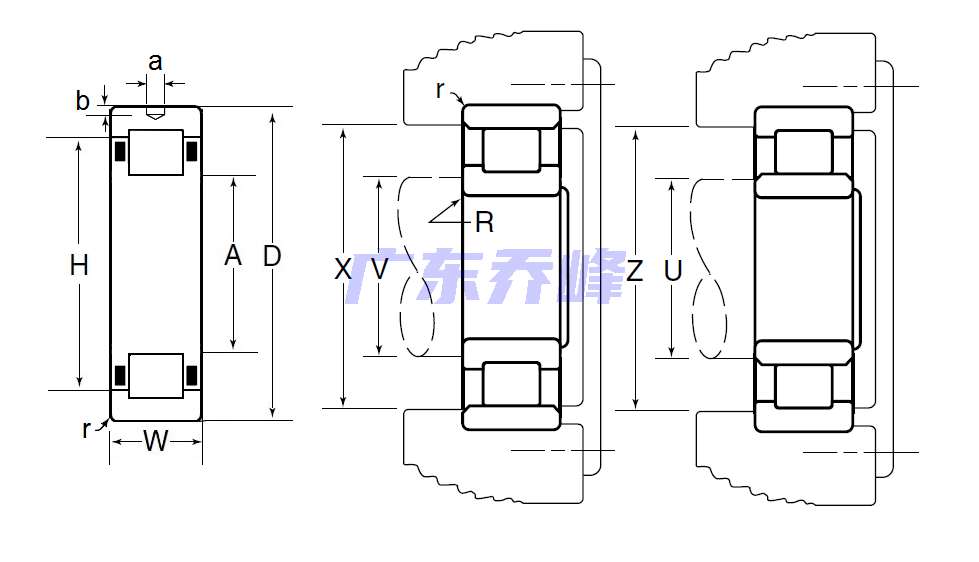

NTN M1309EHL軸承尺寸圖
