NTN M1016EX軸承代號說明
M
1
0
1
6
E
X
M：NTN BOWER產品，標準公制尺寸系列
1：寬度系列：01系列
0：尺寸系列：10系列
16：內徑：80 mm
E：外圈雙擋邊
X：X-Bar復合鋼保持架
M：
NTN BOWER產品，標準公制尺寸系列
1：
寬度系列：01系列
0：
尺寸系列：10系列
16：
內徑：80 mm
E：
外圈雙擋邊
X：
X-Bar復合鋼保持架

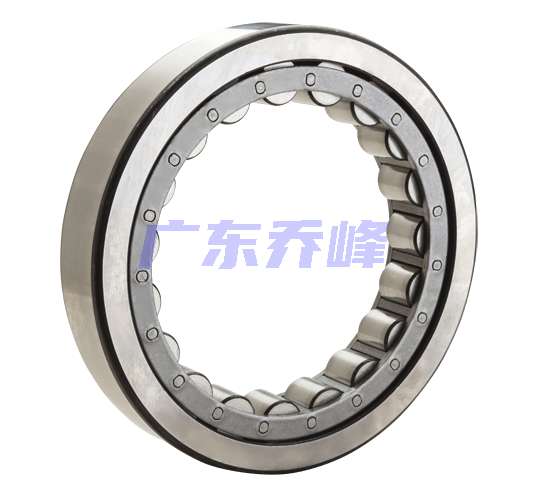

NTN M1016EX軸承技術規格
| 類型 | 帶滾子的外圈 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | X-Bar復合鋼 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 29900 lbf 133000 N 133.00 kN |
| 基本額定動載荷 | 21800 lbf 97000 N 97.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN M1016EX軸承尺寸規格
| 帶保持架和滾子的外圈，兩個加強筋 - 尺寸 | |
| A | 3.5949 in 91.310 mm |
| D | 4.9213 in 125.000 mm |
| W | 0.8661 in 22.000 mm |
| r | 0.0402 in 1.020 mm |
| H | 4.3031 in 109.300 mm |

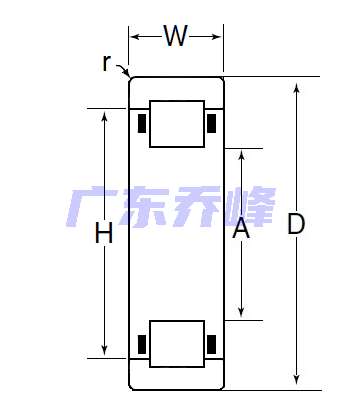

NTN M1016EX軸承尺寸圖
