NTN HTA013ADB軸承代號說明
H
T
A
0
1
3
A
D
B
HTA：軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
0：尺寸系列：10系列
13：內徑：65 mm
A：接觸角 30o
DB：背對背配對， / \
HTA：
軸向載荷用雙聯角接觸球軸承.HTA型，默認接觸角 40o
0：
尺寸系列：10系列
13：
內徑：65 mm
A：
接觸角 30o
DB：
背對背配對， / \
NTN HTA013ADB軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 15200轉/分鐘 |
| 極限轉速-脂潤滑 | 12100轉/分鐘 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 14600 lbf 65000 N 65.00 kN |
| 基本額定動載荷 | 6400 lbf 28500 N 28.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HTA013ADB軸承尺寸規格
| 軸向載荷雙聯角接觸球軸承 - HTA型 - 尺寸 | |
| d | 2.5591 in 65.000 mm |
| D | 3.9370 in 100.000 mm |
| B | 0.6496 in 16.500 mm |
| 2B | 1.2992 in 33.000 mm |
| d1 | 3.0787 in 78.200 mm |
| D2 | 3.5748 in 90.800 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| 2a | 2.5354 in 64.400 mm |
| da min | 2.9528 in 75.000 mm |
| Db max | 3.7008 in 94.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

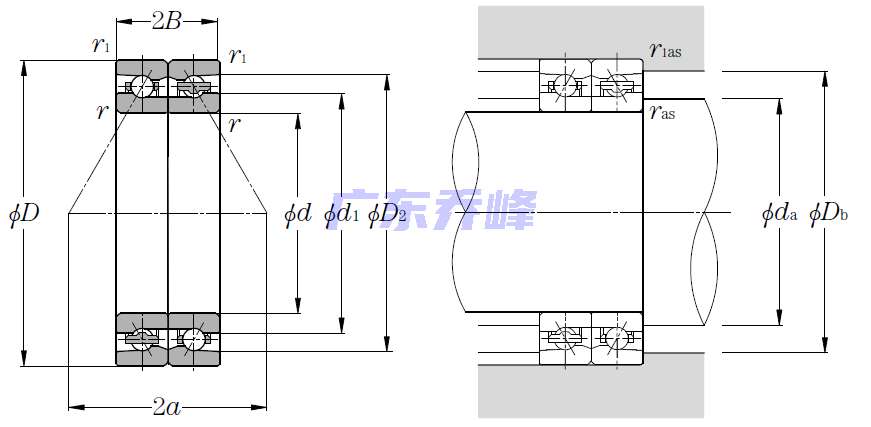

NTN HTA013ADB軸承尺寸圖
