NTN HSB022CDTBT/GNP4軸承代號說明
H
S
B
0
2
2
C
D
T
B
T
/
G
N
P
4
HSB：超高速角接觸球軸承.HSB型
0：尺寸系列：10系列
22：內徑：110 mm
C：接觸角 15o
DTBT：四列配對 / / \ \
/GN：正常預緊
P4：P4級精度
HSB：
超高速角接觸球軸承.HSB型
0：
尺寸系列：10系列
22：
內徑：110 mm
C：
接觸角 15o
DTBT：
四列配對 / / \ \
/GN：
正常預緊
P4：
P4級精度
NTN HSB022CDTBT/GNP4軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 精度 | ISO Class 4 |
| 結構 | 雙列 |
| 預緊力 | 一般水平 |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN HSB022CDTBT/GNP4軸承尺寸規格
| 超高速多列角接觸球軸承，串聯配對 - 尺寸 | |
| d | 4.3307 in 110.000 mm |
| D | 6.6929 in 170.000 mm |
| B | 1.1024 in 28.000 mm |
| 總寬度 | 4.4094 in 112.000 mm |
| r | 0.0787 in 2.000 mm |
| r1 | 0.0394 in 1.000 mm |
| 接觸角 | 15 o |
| da min | 4.7244 in 120.000 mm |
| Da max | 6.2992 in 160.000 mm |
| ras max | 0.0787 in 2.000 mm |

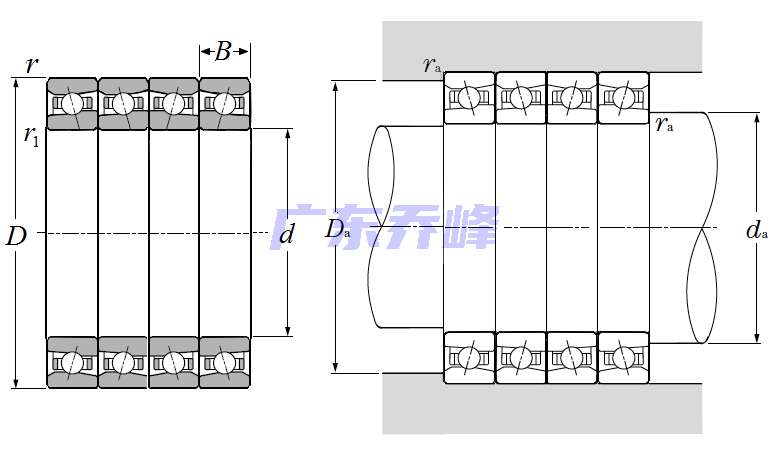

NTN HSB022CDTBT/GNP4軸承尺寸圖
