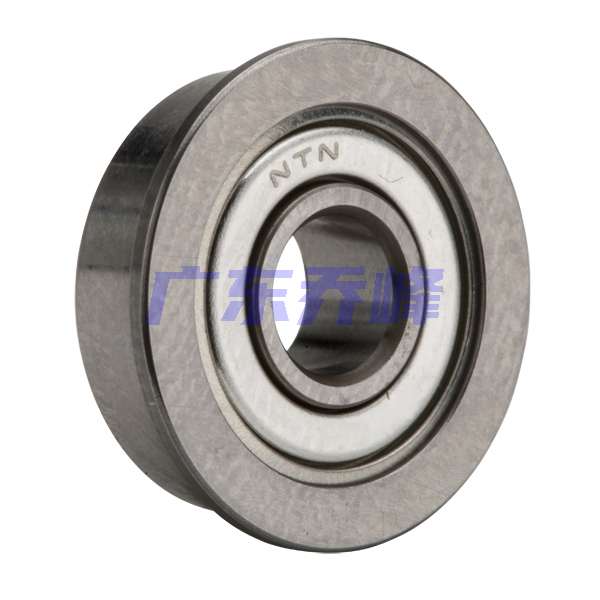

NTN FL604Z軸承代號說明
F
L
6
0
4
Z
FL：法蘭外圈
6：深溝球軸承
0：尺寸系列：10系列
4：內徑：4 mm
Z：?jiǎn)蚊娣缐m蓋
FL：
法蘭外圈
6：
深溝球軸承
0：
尺寸系列：10系列
4：
內徑：4 mm
Z：
單面防塵蓋
NTN FL604Z軸承技術規格
| 類型 | 微型/超小型滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 法蘭外圈 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 51000轉/分鐘 |
| 極限轉速-脂潤滑 | 43000轉/分鐘 |
| 結構 | 單列 |
| 系數 | 12.8 |
| 基本額定靜載荷 | 81 lbf 360 N |
| 基本額定動載荷 | 218 lbf 970 N |
| 附件 | 單面防塵蓋 |
| 重量 | 5.071 lb 2.300 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN FL604Z軸承尺寸規格
| 單列深溝球軸承帶法蘭外圈 - 單面防塵蓋 - 尺寸 | |
| d | 0.1575 in 4.000 mm |
| D | 0.4724 in 12.000 mm |
| B | 0.1575 in 4.000 mm |
| D3 | 0.5315 in 13.500 mm |
| C1 | 0.0394 in 1.000 mm |
| r | 0.0079 in 0.200 mm |
| da min | 0.2205 in 5.600 mm |
| da max | 0.2598 in 6.600 mm |
| Da max | 0.4094 in 10.400 mm |
| ras max | 0.0079 in 0.200 mm |

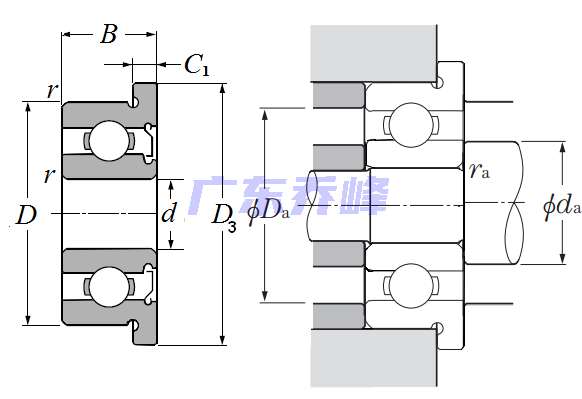

NTN FL604Z軸承尺寸圖
