NTN CM-FSPAW2213-206N1軸承技術規格
| 類型 | 軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 密封圈材質 | 丁腈橡膠 |
| 鎖緊裝置 | 緊定襯套 |
| 軸承型號 | MX-W22213EALLKD1C3 |
| 軸承座型號 | FSPA213N1 |
| 緊定襯套型號 | HS2313XM1 |
| 殼體材質 | 球墨鑄鐵 |
| 殼體鑄造型式 | 一體成型 |
| 安裝類型 | 四螺栓 |
| 性能 | 重型 |
| 端蓋類型 | 一端開式&一端封閉式 |
| 基本額定動載荷 | 51000 lbf 226000 N 226.00 kN |
| 基本額定靜載荷 | 50500 lbf 224000 N 224.00 kN |
| 極限轉速 | 2300轉/分鐘 |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
| 潤滑方式 | 可再潤滑 |
NTN CM-FSPAW2213-206N1軸承尺寸規格
| 密封球面法蘭式軸承座單元，鑄造防塵蓋，封閉端蓋，SPAW/SPW型 - 尺寸 | |
| d | 2.3750 in 60.325 mm |
| h | 3.0000 in 76.2 mm |
| a | 10.8270 in 275.0 mm |
| b | 2.7560 in 70.0 mm |
| b1 | 3.1100 in 79.0 mm |
| c | 1.0240 in 26.0 mm |
| l | 4.9610 in 126.009 mm |
| m | 8.8125 in 223.8 mm |
| n | 2.0000 in 50.8 mm |
| w | 6.0240 in 153.0 mm |
| u | 0.5910 in 15.0 mm |
| v | 1.3125 in 33.3 mm |

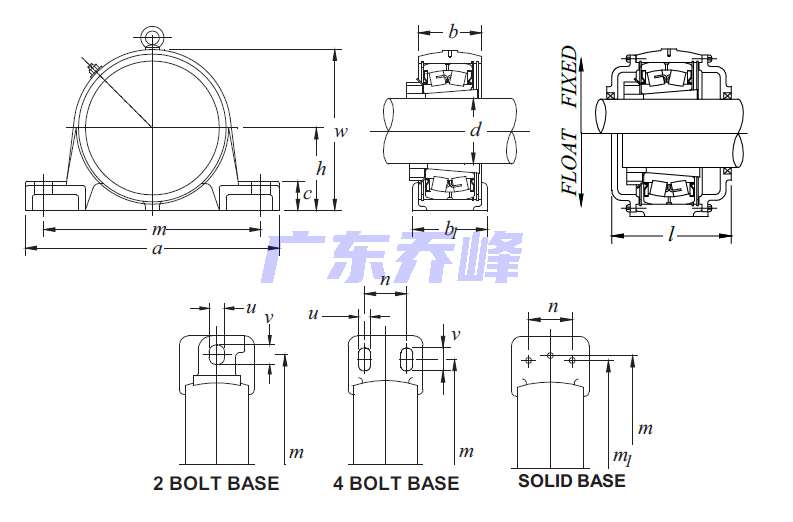

NTN CM-FSPAW2213-206N1軸承尺寸圖
NTN CM-FSPAW2213-206N1軸承安裝指南
| 軸向位移 - Min. | 0.018 in |
| 軸向位移 - Max. | 0.024 in |
| 推薦的鎖緊螺母旋轉角度 | 90 o |
| 液壓 - Min. | 1750 lb/in2 |
| 液壓 - Max. | 2350 lb/in2 |
NTN CM-FSPAW2213-206N1軸承容許荷載
| 容許荷載 | |
| 容許荷載 - P60 | 18500 lb |
| 容許荷載 - P90 | 11500 lb |
| 容許荷載 - P120 | 8500 lb |
| 容許荷載 - P150 | 7500 lb |
| 容許荷載 - P180 | 9500 lb |
NTN CM-FSPAW2213-206N1軸承同尺寸型號
| CM-SPAW2213-206N1 | 詳細尺寸，d：60.325mm，h：76.20000mm，f：275.000mm，2b：79.000mm，r：126.009mm |
| FSPAW2213-206N1 | 詳細尺寸，d：60.325mm，h：76.20000mm，f：275.000mm，b：70.000mm，2b：79.000mm |
| C-SPAW2213-206N1 | 詳細尺寸，d：60.325mm，h：76.20000mm，f：275.000mm，2b：79.000mm，r：137.998mm |
| C-FSPAW2213-206N1 | 詳細尺寸，d：60.325mm，h：76.20000mm，f：275.000mm，2b：79.000mm，r：137.998mm |
| CM-FSPAW2213-206N1 | 詳細尺寸，d：60.325mm，h：76.20000mm，f：275.000mm，2b：79.000mm，r：126.009mm |
| SPAW2213-206N1 | 詳細尺寸，d：60.325mm，h：76.20000mm，f：275.000mm，b：70.000mm，2b：79.000mm |
| 共計找到6條記錄 | |
NTN CM-FSPAW2213-206N1軸承相關配件/適用型號
| MX-W22213EALLKD1C3 | 詳細尺寸，d：65.000mm，dD：120.000mm，b：46.500mm，r：1.000mm |
