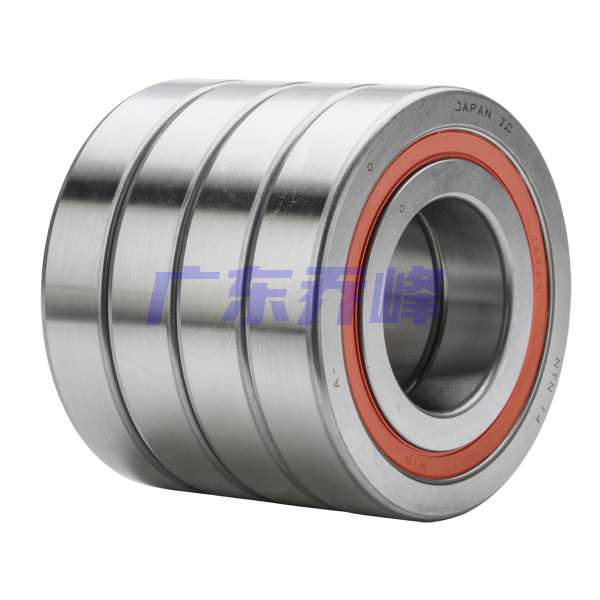

NTN BST45X75-1BLXLDFTT軸承代號說明
B
S
T
4
5
X
7
5
-
1
B
L
X
L
D
F
T
T
BST：Ball Screw Support，即滾珠絲杠支撐
45：公稱內徑：45 mm
X：分隔符
75：外徑：75 mm
-1B：標準預緊
LXL：輕接觸式丁腈橡膠密封
DFTT：四列配對 \ / / /
BST：
Ball Screw Support，即滾珠絲杠支撐
45：
公稱內徑：45 mm
X：
分隔符
75：
外徑：75 mm
-1B：
標準預緊
LXL：
輕接觸式丁腈橡膠密封
DFTT：
四列配對 \ / / /
NTN BST45X75-1BLXLDFTT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 結構 | 四列 |
| 基本額定靜載荷 | 52000 lbf 232000 N 232.00 kN |
| 基本額定動載荷 | 15600 lbf 69500 N 69.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST45X75-1BLXLDFTT軸承尺寸規格
| 滾珠絲杠用四列角接觸推力球軸承 - DFTT配對，雙面密封，三排承受軸向載荷 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.9528 in 75.000 mm |
| B | 0.5906 in 15.000 mm |
| 4B | 2.3622 in 60.000 mm |
| d1 | 2.2992 in 58.400 mm |
| d2 | 2.1339 in 54.200 mm |
| D1 | 2.5827 in 65.600 mm |
| D2 | 2.7441 in 69.700 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

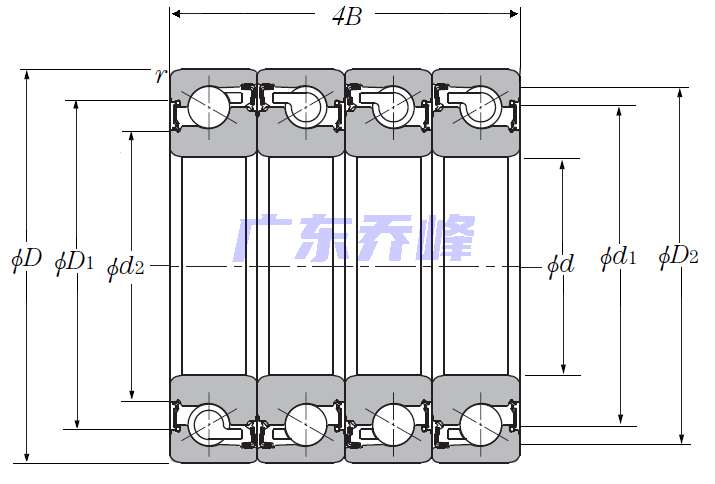

NTN BST45X75-1BLXLDFTT軸承尺寸圖
