NTN BST20X47-1BDBTT軸承代號說明
B
S
T
2
0
X
4
7
-
1
B
D
B
T
T
BST：Ball Screw Support，即滾珠絲杠支撐
20：公稱內徑：20 mm
X：分隔符
47：外徑：47 mm
-1B：標準預緊
DBTT：四列配對 / \ \ \
BST：
Ball Screw Support，即滾珠絲杠支撐
20：
公稱內徑：20 mm
X：
分隔符
47：
外徑：47 mm
-1B：
標準預緊
DBTT：
四列配對 / \ \ \
NTN BST20X47-1BDBTT軸承技術規格
| 類型 | 滾珠絲杠支承軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 模塑 |
| 保持架材質 | 合成樹脂 |
| 結構 | 四列 |
| 基本額定靜載荷 | 25400 lbf 113000 N 113.00 kN |
| 基本額定動載荷 | 11800 lbf 52500 N 52.50 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BST20X47-1BDBTT軸承尺寸規格
| 滾珠絲杠用四列角接觸推力球軸承 - DBTT配對，開式，三排承受軸向載荷 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5906 in 15.000 mm |
| 4B | 2.3622 in 60.000 mm |
| d1 | 1.1772 in 29.900 mm |
| d2 | 1.0118 in 25.700 mm |
| D1 | 1.4606 in 37.100 mm |
| D2 | 1.6220 in 41.200 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 60 o |

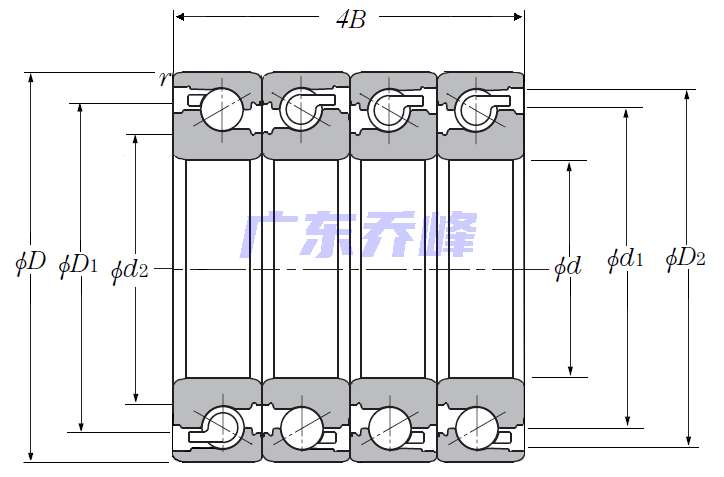

NTN BST20X47-1BDBTT軸承尺寸圖
