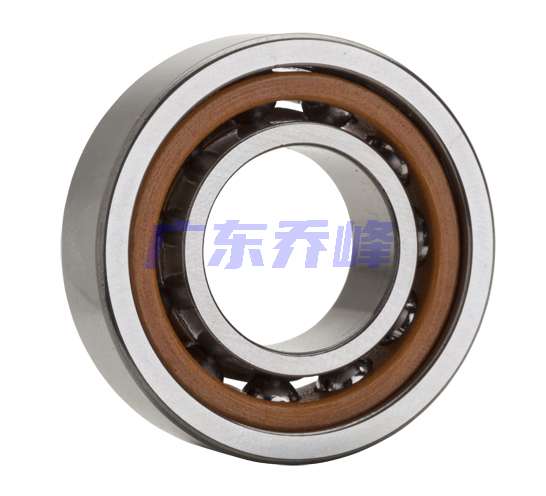

NTN BNT209軸承代號說明
B
N
T
2
0
9
BNT：超高速角接觸球軸承
2：尺寸系列：02系列
09：內徑：45 mm
BNT：
超高速角接觸球軸承
2：
尺寸系列：02系列
09：
內徑：45 mm
NTN BNT209軸承技術規格
| 類型 | 機床主軸軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 29600轉/分鐘 |
| 極限轉速-脂潤滑 | 14900轉/分鐘 |
| 結構 | 單列 |
| 系數 | 9.3 |
| 基本額定靜載荷 | 4250 lbf 18900 N 18.90 kN |
| 基本額定動載荷 | 6950 lbf 31000 N 31.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BNT209軸承尺寸規格
| 電機和車床用單列角接觸球軸承 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.7480 in 19.000 mm |
| d1 | 2.2559 in 57.300 mm |
| d2 | 2.0433 in 51.900 mm |
| D1 | 2.8740 in 73.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a | 0.7205 in 18.000 mm |
| da min | 2.0472 in 52.000 mm |
| db min | 1.9488 in 49.500 mm |
| Da max | 3.0709 in 78.000 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |
| 雙列寬度 | 1.4961 in 38.000 mm |
| 三列寬度 | 2.2441 in 57.000 mm |
| 四列寬度 | 2.9921 in 76.000 mm |

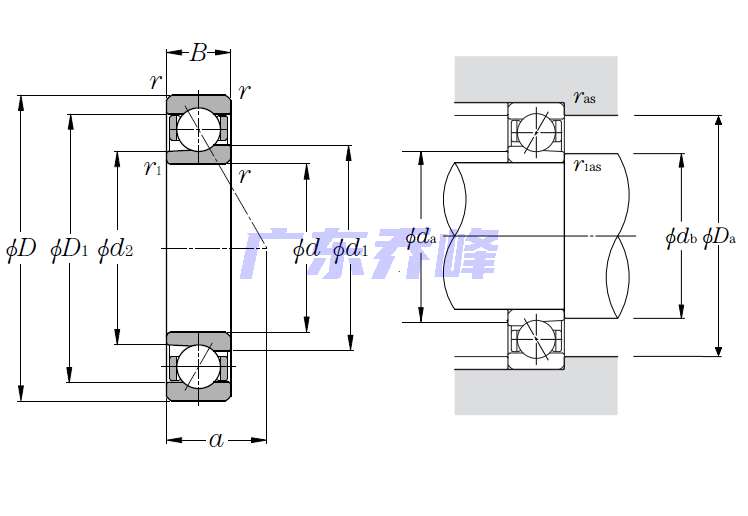

NTN BNT209軸承尺寸圖
