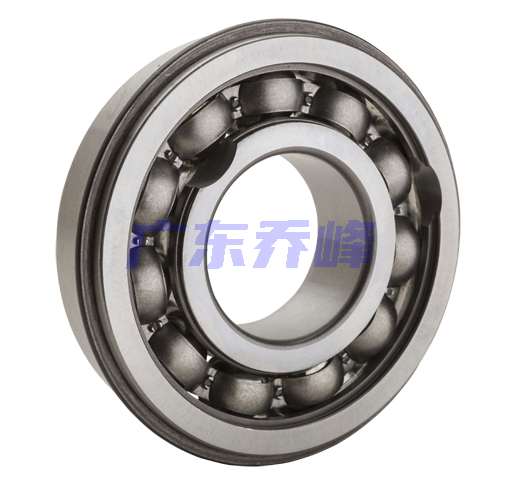

NTN BL306NR軸承代號說明
B
L
3
0
6
N
R
BL：是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
3：尺寸系列：03系列
06：內徑：30 mm
NR：帶止動環和止動槽
BL：
是深溝球軸承和圓柱滾子軸承的過渡產品系列，并不常見
3：
尺寸系列：03系列
06：
內徑：30 mm
NR：
帶止動環和止動槽
NTN BL306NR軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 11000轉/分鐘 |
| 極限轉速-脂潤滑 | 9000轉/分鐘 |
| 樣式 | 最大容量 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 4650 lbf 20690 N 20.69 kN |
| 基本額定動載荷 | 7400 lbf 32930 N 32.93 kN |
| 附件 | 開式 |
| 重量 | 0.800 lb 0.363 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN BL306NR軸承尺寸規格
| 單列深溝球軸承 - 開式帶止動環，BL系列 - 尺寸 | |
| d | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| B | 0.7480 in 19.000 mm |
| D1 | 2.7091 in 68.810 mm |
| D2 | 3.0945 in 78.600 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.4370 in 36.500 mm |
| da max | 1.6929 in 43.000 mm |
| Da max | 1.6929 in 43.000 mm |
| ras max | 0.0394 in 1.000 mm |

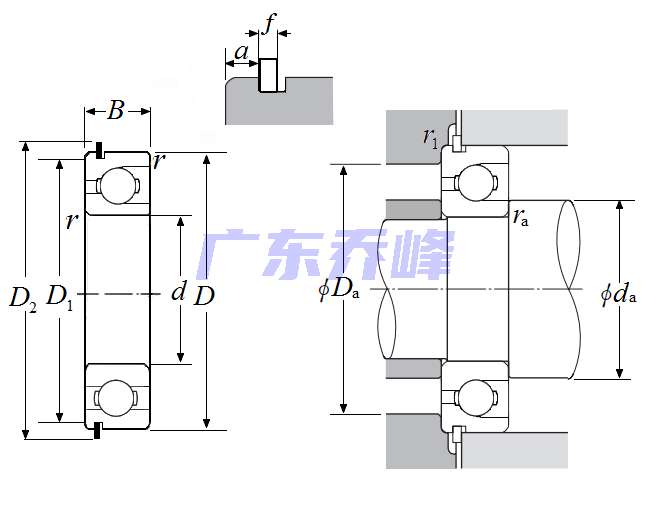

NTN BL306NR軸承尺寸圖
