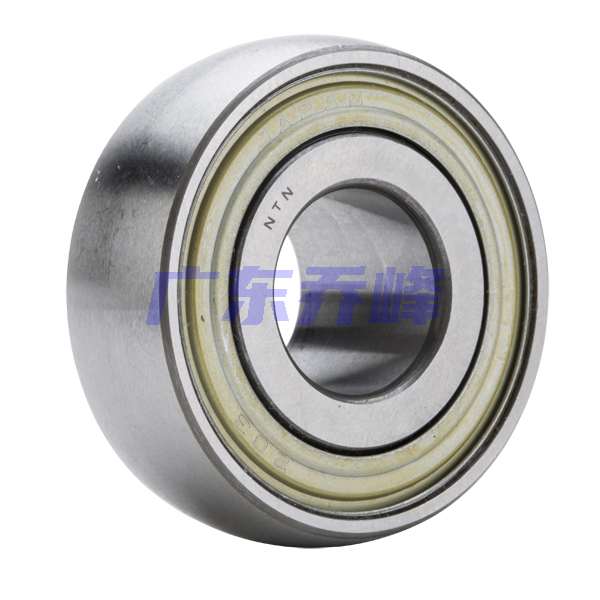

NTN A-RL205D1C3軸承代號說明
A
-
R
L
2
0
5
D
1
C
3
A-：從非鎖定機構側進行潤滑
RL：窄內圈
2：系列：輕型承重
05：內徑：25 mm
D1：帶油槽油孔，可再潤滑
C3：C3游隙
A-：
從非鎖定機構側進行潤滑
RL：
窄內圈
2：
系列：輕型承重
05：
內徑：25 mm
D1：
帶油槽油孔，可再潤滑
C3：
C3游隙
NTN A-RL205D1C3軸承技術規格
| 類型 | 外球面軸承 |
| 內孔型式 | 圓柱孔 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 淬透鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 5900轉/分鐘 |
| 密封型式 | 接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 性能 | 標準 |
| 結構 | 單列 |
| 鎖緊裝置 | 無 |
| 潤滑方式 | 可再潤滑 |
| 基礎外圈型號 | 205 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1760 lbf 7850 N 7.85 kN |
| 基本額定動載荷 | 3150 lbf 14000 N 14.00 kN |
| 附件 | 雙面密封 |
| 重量 | 0.573 lb 0.260 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN A-RL205D1C3軸承尺寸規格
| 外球面軸承 - 球面外圈 - 尺寸 | |
| d | 31/32 in 25.000 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.5906 in 15.000 mm |
| B | 1.3465 in 34.200 mm |
| B1 | 1.7480 in 44.400 mm |
| r | 0.0394 in 1.000 mm |
| S | 0.6870 in 17.450 mm |

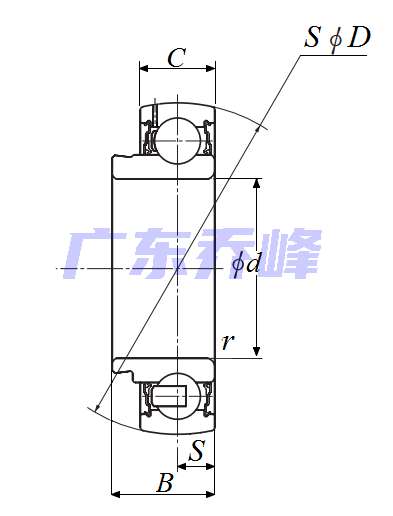

NTN A-RL205D1C3軸承尺寸圖
