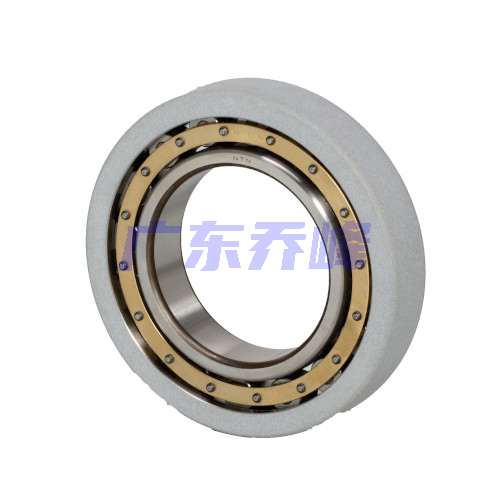

NTN 7MC3-NU318EGRBC3軸承代號說明
7
M
C
3
-
N
U
3
1
8
E
G
R
B
C
3
7MC3-：標準陶瓷絕緣軸承，耐高電壓 3 KV
NU：外圈雙擋邊，內邊無擋邊，內圈可分離
3：尺寸系列：03系列
18：內徑：90 mm
E：高電阻電容
GRB：高強度機加工黃銅保持架
C3：C3游隙
7MC3-：
標準陶瓷絕緣軸承，耐高電壓 3 KV
NU：
外圈雙擋邊，內邊無擋邊，內圈可分離
3：
尺寸系列：03系列
18：
內徑：90 mm
E：
高電阻電容
GRB：
高強度機加工黃銅保持架
C3：
C3游隙
NTN 7MC3-NU318EGRBC3軸承技術規格
| 類型 | 圓柱滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度，機加工黃銅，無鉚釘，帶方孔 |
| 極限轉速-油潤滑 | 3900轉/分鐘 |
| 極限轉速-脂潤滑 | 3300轉/分鐘 |
| 是否可分離 | 可分離型內圈 |
| 環肩 | 2外圈 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不帶注油孔 |
| 游隙 | C3 |
| 基本額定靜載荷 | 80000 lbf 355000 N 355.00 kN |
| 基本額定動載荷 | 71000 lbf 315000 N 315.00 kN |
| 附件 | 開式 |
| 重量 | 12.434 lb 5.640 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7MC3-NU318EGRBC3軸承尺寸規格
| 絕緣圓柱滾子軸承 - 尺寸 | |
| d | 3.5433 in 90.000 mm |
| D | 7.4803 in 190.000 mm |
| B | 1.6929 in 46.000 mm |
| Fw | 4.4685 in 113.500 mm |
| r | 0.0984 in 2.500 mm |
| da min | 4.0551 in 103.000 mm |
| Da max | 6.9685 in 177.000 mm |
| r1as max | 0.0984 in 2.500 mm |

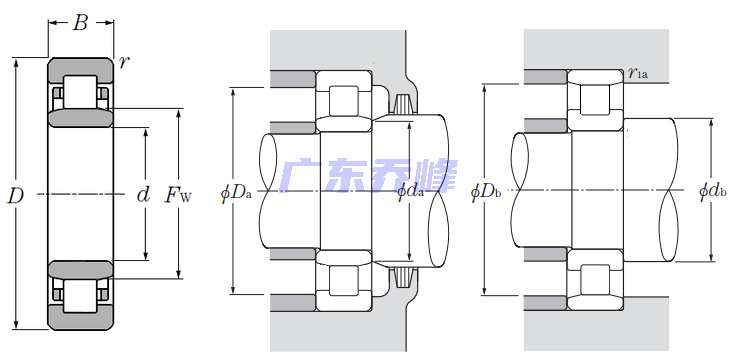

NTN 7MC3-NU318EGRBC3軸承尺寸圖
