NTN-SNR 7208HG1Q15J74軸承代號說明
7
2
0
8
H
G
1
Q
1
5
J
7
4
7：角接觸球軸承
2：尺寸系列：02系列
08：內徑：40 mm
H：接觸角 25o
G1：高載荷
Q15：三列配對 \ \ \
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
2：
尺寸系列：02系列
08：
內徑：40 mm
H：
接觸角 25o
G1：
高載荷
Q15：
三列配對 \ \ \
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7208HG1Q15J74軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 三列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7208HG1Q15J74軸承尺寸規格

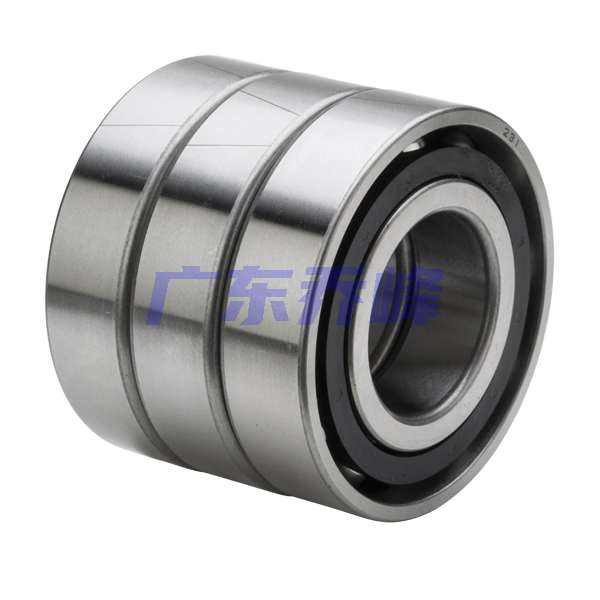

| 三列角接觸球軸承，機床用，Q15型 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 3.1496 in 80.000 mm |
| B | 0.7087 in 18.000 mm |
| 總寬度 | 2.1260 in 54.000 mm |
| r2 | 0.0433 in 1.100 mm |
| r3 | 0.0236 in 0.600 mm |
| d2 | 2.0787 in 52.800 mm |
| D1 | 2.6614 in 67.600 mm |
| D4 | 2.8268 in 71.800 mm |
| D5 | 2.2402 in 56.900 mm |
| E | 0.1594 in 4.050 mm |
| 接觸角 | 25 o |

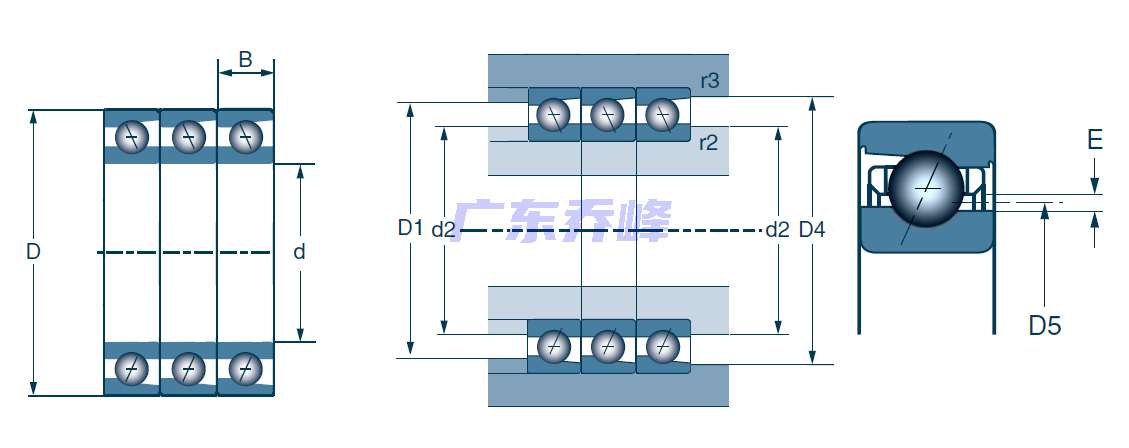

NTN-SNR 7208HG1Q15J74軸承尺寸圖
