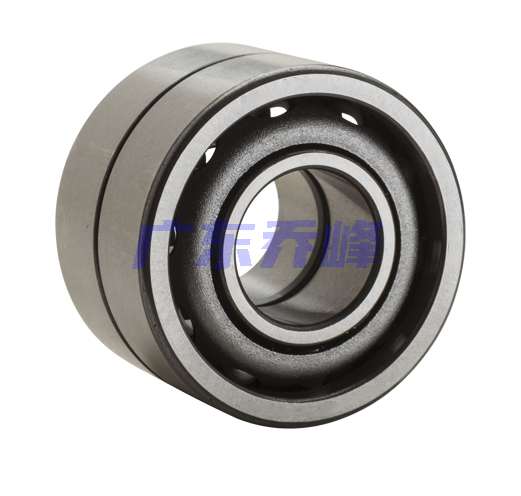

NTN 7205BDB軸承代號說明
7
2
0
5
B
D
B
7:角接觸球軸承,默認接觸角:30o
2:尺寸系列:02系列
05:內徑:25 mm
B:接觸角 40o
DB:背對背配對, / \
7:
角接觸球軸承,默認接觸角:30o
2:
尺寸系列:02系列
05:
內徑:25 mm
B:
接觸角 40o
DB:
背對背配對, / \
NTN 7205BDB軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 玻璃纖維增強 |
| 保持架材質 | 尼龍 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 13000轉/分鐘 |
| 極限轉速-脂潤滑 | 10000轉/分鐘 |
| 精度 | ISO Class 0 |
| 結構 | 雙列 |
| 基本額定靜載荷 | 4250 lbf 18800 N 18.80 kN |
| 基本額定動載荷 | 5400 lbf 24000 N 24.00 kN |
| 附件 | 開式 |
| 重量 | 0.569 lb 0.258 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7205BDB軸承尺寸規格
| 雙聯角接觸球軸承 - 背對背配對 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.0472 in 52.000 mm |
| B | 0.5906 in 15.000 mm |
| 2B | 1.1811 in 30.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 40 o |
| da min | 1.2008 in 30.500 mm |
| Db max | 1.8701 in 47.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

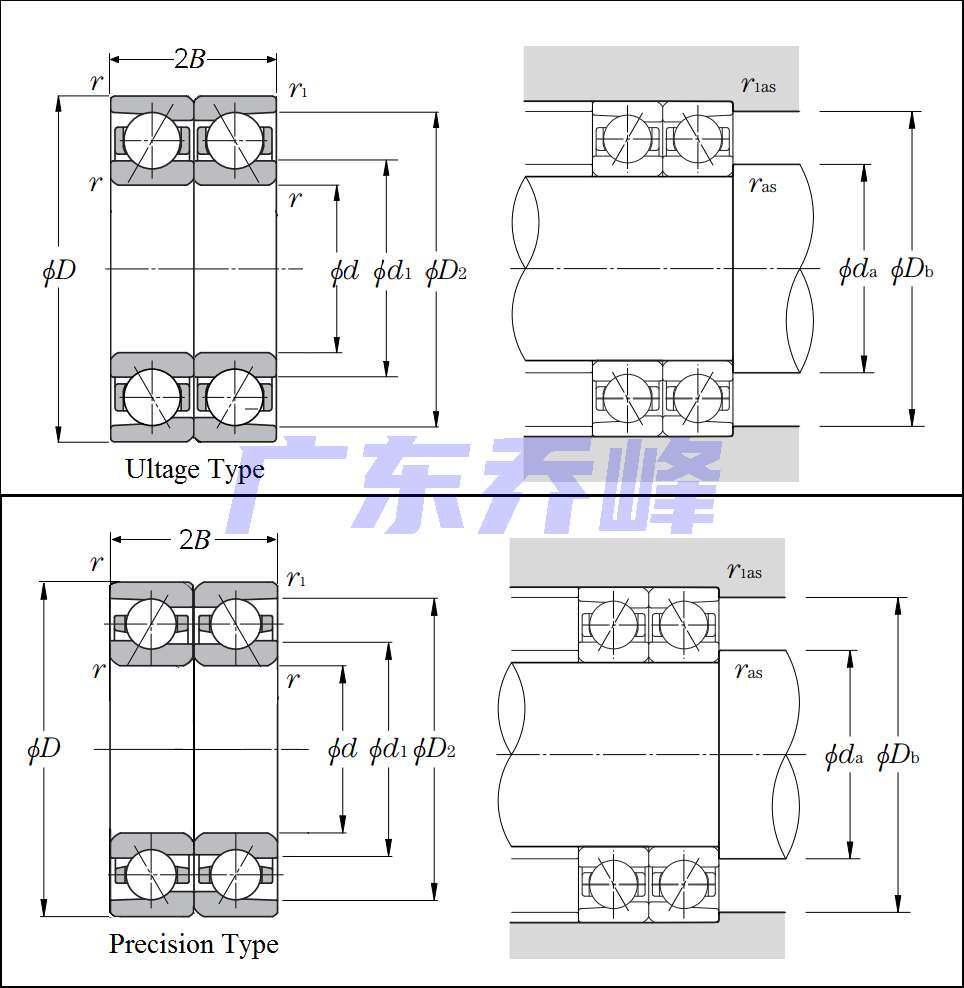

NTN 7205BDB軸承尺寸圖
