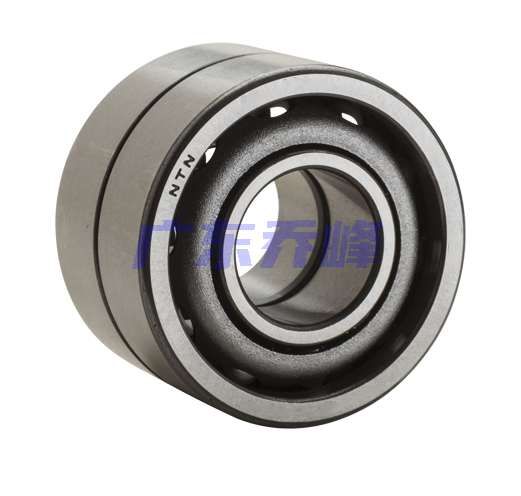

NTN 7204HTDT/GM軸承代號說明
7
2
0
4
H
T
D
T
/
G
M
7:角接觸球軸承,默認接觸角:30o
2:尺寸系列:02系列
04:內徑:20 mm
HT:特殊的內部設計,可承受大軸向載荷
DT:串聯配對, / /
/GM:中等預緊
7:
角接觸球軸承,默認接觸角:30o
2:
尺寸系列:02系列
04:
內徑:20 mm
HT:
特殊的內部設計,可承受大軸向載荷
DT:
串聯配對, / /
/GM:
中等預緊
NTN 7204HTDT/GM軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 23000轉/分鐘 |
| 極限轉速-脂潤滑 | 17000轉/分鐘 |
| 結構 | 雙列 |
| 預緊力 | 中型 |
| 基本額定靜載荷 | 5200 lbf 23100 N 23.10 kN |
| 基本額定動載荷 | 4000 lbf 17900 N 17.90 kN |
| 預緊力 Medium preload(GM) | 490 N |
| Spring Constant | 168 N |
| Starting Torqe | 29.00 N |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 7204HTDT/GM軸承尺寸規格
| 雙聯角接觸球軸承 - 串聯配對 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.5512 in 14.000 mm |
| 2B | 1.1024 in 28.000 mm |
| d1 | 1.2008 in 30.500 mm |
| D1 | 1.5197 in 38.600 mm |
| D2 | 1.6772 in 42.600 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0236 in 0.600 mm |
| 接觸角 | 30 o |
| da min | 1.0039 in 25.500 mm |
| Da max | 1.6732 in 42.500 mm |
| Db max | 1.6732 in 42.500 mm |
| ras max | 0.0394 in 1.000 mm |
| r1as max | 0.0236 in 0.600 mm |

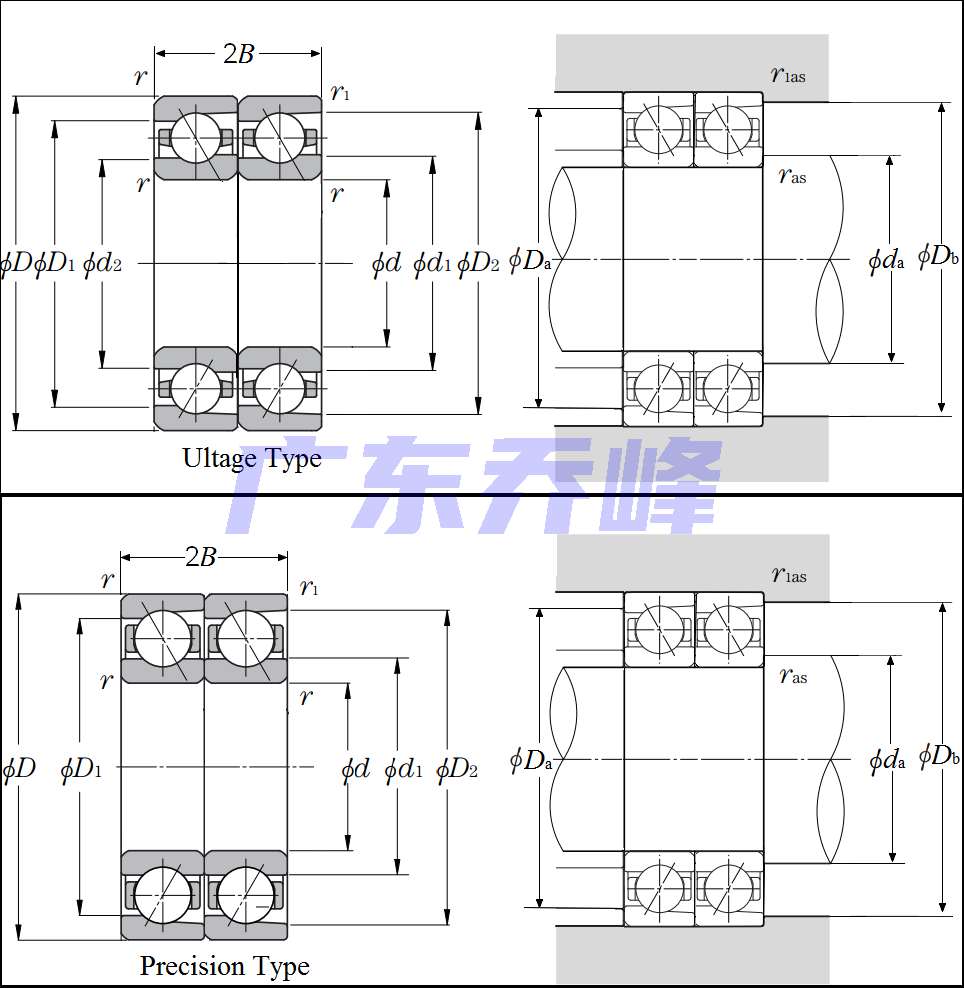

NTN 7204HTDT/GM軸承尺寸圖
