NTN-SNR 7020CVQ21J74軸承代號說明
7
0
2
0
C
V
Q
2
1
J
7
4
7：角接觸球軸承
0：尺寸系列：10系列
20：內徑：100 mm
C：接觸角 17o
V：高精度
Q21：四列配對 / / \ \
J7：輕微預緊
4：P4S標準精度，ISO 4級（相當于ABEC 7）
7：
角接觸球軸承
0：
尺寸系列：10系列
20：
內徑：100 mm
C：
接觸角 17o
V：
高精度
Q21：
四列配對 / / \ \
J7：
輕微預緊
4：
P4S標準精度，ISO 4級（相當于ABEC 7）
NTN-SNR 7020CVQ21J74軸承技術規格
| 類型 | 角接觸球軸承 |
| 材質 | 高碳鉻鋼 |
| 內孔型式 | 圓柱孔 |
| 預緊力 | 輕型 |
| 附件 | 開式 |
| 精度 | ISO Class 4 |
| 結構 | 四列 |
| 保持架材質 | 酚醛樹脂 |
| 保持架型式 | 分層型 |
| 滾珠材質 | 鋼 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7020CVQ21J74軸承尺寸規格
| 四列角接觸球軸承，機床用，Q21系列 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 5.9055 in 150.000 mm |
| B | 0.9449 in 24.000 mm |
| 總寬度 | 3.7795 in 96.000 mm |
| r2 | 0.0591 in 1.500 mm |
| r3 | 0.0394 in 1.000 mm |
| d2 | 4.5079 in 114.500 mm |
| D4 | 5.5709 in 141.500 mm |
| D5 | 4.7126 in 119.700 mm |
| E | 0.1496 in 3.800 mm |
| 接觸角 | 15 o |

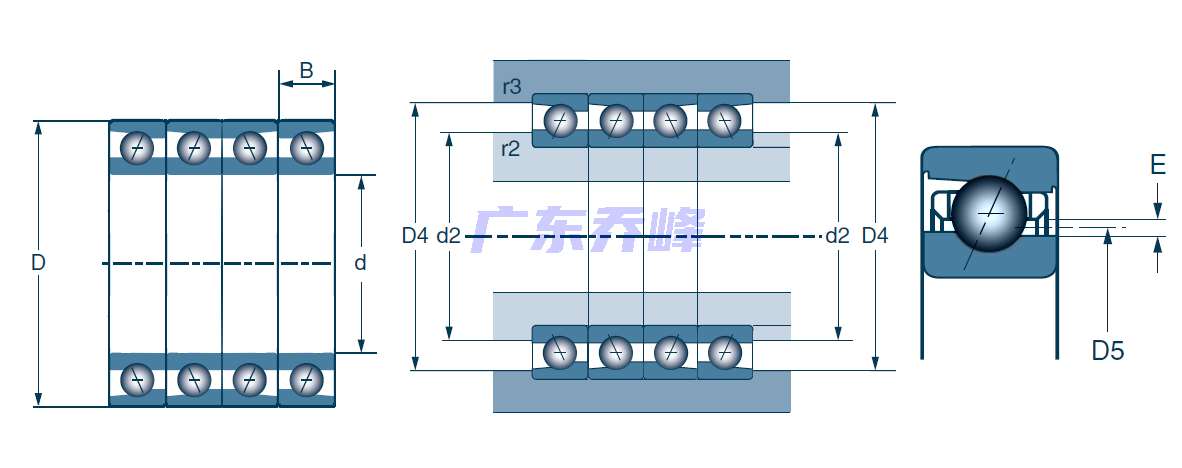

NTN-SNR 7020CVQ21J74軸承尺寸圖
