NTN-SNR 7017CV軸承代號說明
7
0
1
7
C
V
7：角接觸球軸承
0：尺寸系列：10系列
17：內徑：85 mm
C：接觸角 17o
V：高精度
7：
角接觸球軸承
0：
尺寸系列：10系列
17：
內徑：85 mm
C：
接觸角 17o
V：
高精度
NTN-SNR 7017CV軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 16000轉/分鐘 |
| 極限轉速-脂潤滑 | 10500轉/分鐘 |
| 結構 | 單列 |
| 基本額定靜載荷 | 13275 lbf 59000 N 59.00 kN |
| 基本額定動載荷 | 13725 lbf 61000 N 61.00 kN |
| 附件 | 開式 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN-SNR 7017CV軸承尺寸規格
| 單列角接觸球軸承，高精度 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 0.8661 in 22.000 mm |
| r2 max | 0.0433 in 1.100 mm |
| r3 max | 0.0236 in 0.600 mm |
| 接觸角 | 15 o |
| a（負荷中心） | 0.9843 in 25.000 mm |
| d2 | 3.8583 in 98.000 mm |
| D1 | 4.6063 in 117.000 mm |
| D4 | 4.8228 in 122.500 mm |
| D5 | 0.1378 in 4.0472 mm |
| E | 3.500 in 102.800 mm |
| 雙列寬度 | 1.7323 in 44.000 mm |
| 三列寬度 | 2.5984 in 66.000 mm |
| 四列寬度 | 3.4646 in 88.000 mm |

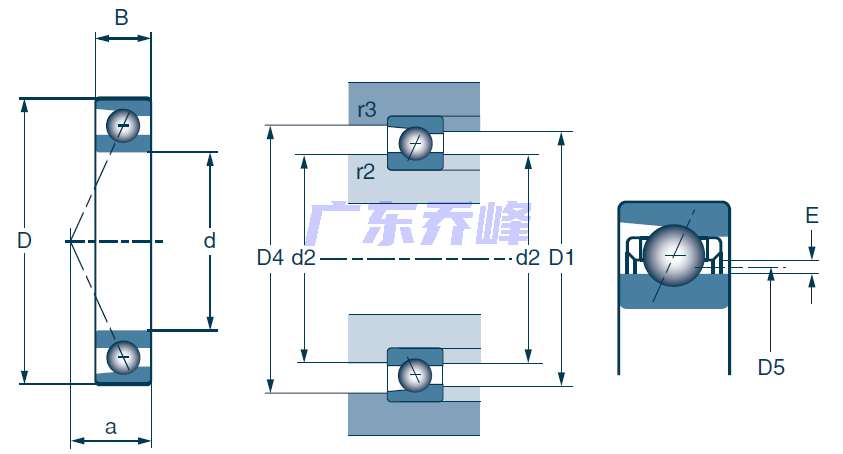

NTN-SNR 7017CV軸承尺寸圖
