NTN 6305LLBNRC3軸承代號說明
6
3
0
5
L
L
B
N
R
C
3
6:深溝球軸承
3:尺寸系列:03系列
05:內徑:25 mm
LLB:雙面非接觸式密封
NR:帶止動環和止動槽
C3:C3游隙
6:
深溝球軸承
3:
尺寸系列:03系列
05:
內徑:25 mm
LLB:
雙面非接觸式密封
NR:
帶止動環和止動槽
C3:
C3游隙
NTN 6305LLBNRC3軸承技術規格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-脂潤滑 | 12000轉/分鐘 |
| 密封型式 | 非接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | ISO Class 0 |
| 結構 | 單列 |
| 系數 | 12.6 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 2450 lbf 10900 N 10.90 kN |
| 基本額定動載荷 | 5280 lbf 23500 N 23.50 kN |
| 附件 | 雙面密封 |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6305LLBNRC3軸承尺寸規格
| 單列深溝球軸承 - 雙面密封(非接觸式橡膠密封)帶止動環 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.6693 in 17.000 mm |
| D1 | 2.3469 in 59.610 mm |
| D2 | 2.6654 in 67.700 mm |
| a | 0.1291 in 3.280 mm |
| f | 0.0669 in 1.700 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.2402 in 31.500 mm |
| da max | 1.3780 in 35.000 mm |
| Da max | 2.1850 in 55.500 mm |
| ras max | 0.0394 in 1.000 mm |

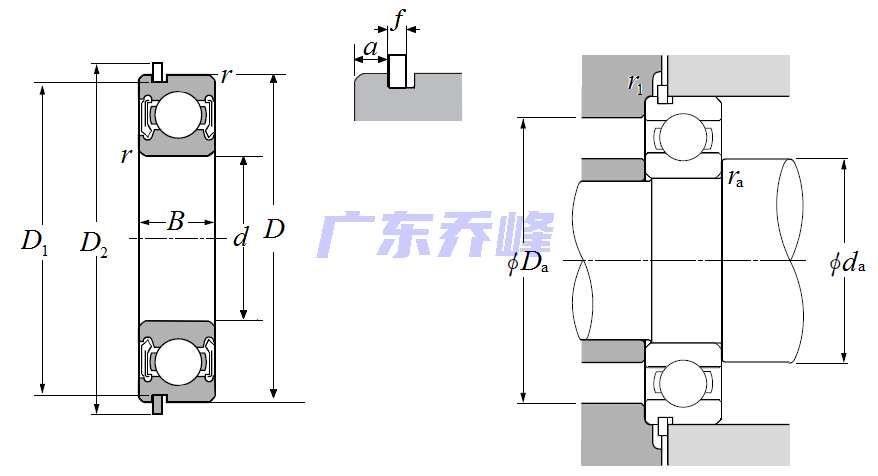

NTN 6305LLBNRC3軸承尺寸圖
