NTN 6009PX9V21D2軸承代號說明
6
0
0
9
P
X
9
V
2
1
D
2
6:深溝球軸承
0:尺寸系列:10系列
09:內徑:45 mm
PX9:九級特殊精度
V21:其他后綴分組
D2:外圈帶潤滑油槽油孔以及防滾珠旋轉插件,外徑負公差
6:
深溝球軸承
0:
尺寸系列:10系列
09:
內徑:45 mm
PX9:
九級特殊精度
V21:
其他后綴分組
D2:
外圈帶潤滑油槽油孔以及防滾珠旋轉插件,外徑負公差
NTN 6009PX9V21D2軸承技術規(guī)格
| 類型 | 深溝球軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 密封型式 | 無 |
| 密封圈材質 | 無 |
| 精度 | 特殊公差 |
| 結構 | 雙列 |
| 系數 | 15.3 |
| 徑向游隙 | CN |
| 基本額定靜載荷 | 3390 lbf 15100 N 15.10 kN |
| 基本額定動載荷 | 5210 lbf 23200 N 23.20 kN |
| 附件 | 開式 |
| 重量 | 1.045 lb 0.474 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6009PX9V21D2軸承尺寸規(guī)格
| 雙列Radial Ball Bearing - 開式 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 2.9528 in 75.000 mm |
| B | 0.6299 in 16.000 mm |
| r | 0.0394 in 1.000 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.9685 in 50.000 mm |
| da max | 2.0669 in 52.500 mm |
| Da max | 2.7559 in 70.000 mm |
| ras max | 0.0394 in 1.000 mm |

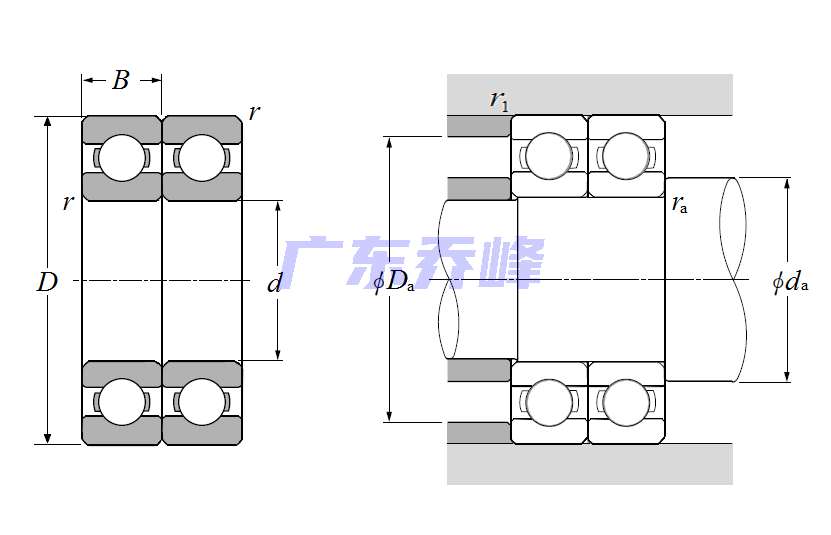

NTN 6009PX9V21D2軸承尺寸圖
