NTN 6005LHNC3軸承代號說明
6
0
0
5
L
H
N
C
3
6：深溝球軸承
0：尺寸系列：10系列
05：內徑：25 mm
LH：單面輕接觸式密封
N：帶止動槽
C3：C3游隙
6：
深溝球軸承
0：
尺寸系列：10系列
05：
內徑：25 mm
LH：
單面輕接觸式密封
N：
帶止動槽
C3：
C3游隙
NTN 6005LHNC3軸承技術規格
| 類型 | 滾珠軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 18000轉/分鐘 |
| 極限轉速-脂潤滑 | 15000轉/分鐘 |
| 密封型式 | 輕微接觸式 |
| 密封圈材質 | 丁腈橡膠 |
| 精度 | Class 0 |
| 結構 | 單列 |
| 系數 | 14.5 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 1320 lbf 5850 N 5.85 kN |
| 基本額定動載荷 | 2510 lbf 11200 N 11.20 kN |
| 附件 | 單面密封 |
| 重量 | 0.176 lb 0.080 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 6005LHNC3軸承尺寸規格
| 單列深溝球軸承 - 單面密封（輕接觸橡膠密封）帶止動環槽 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 1.8504 in 47.000 mm |
| B | 0.4724 in 12.000 mm |
| D1 | 1.7559 in 44.600 mm |
| a | 0.0811 in 2.060 mm |
| b | 0.0531 in 1.350 mm |
| r | 0.0236 in 0.600 mm |
| r1 | 0.0197 in 0.500 mm |
| da min | 1.1417 in 29.000 mm |
| da max | 1.2008 in 30.500 mm |
| Da max | 1.6929 in 43.000 mm |
| ras max | 0.0236 in 0.600 mm |

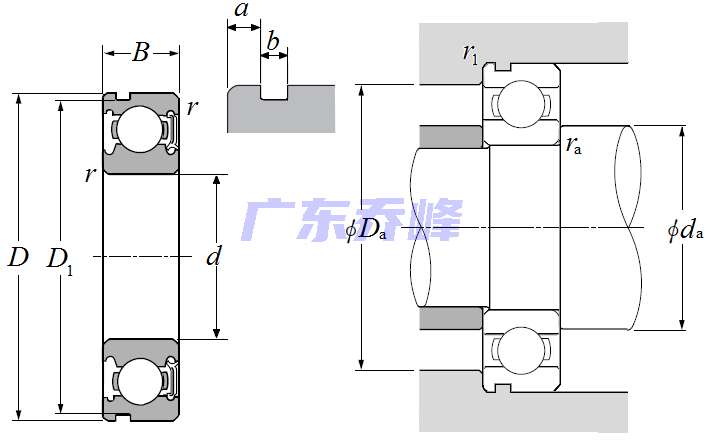

NTN 6005LHNC3軸承尺寸圖
