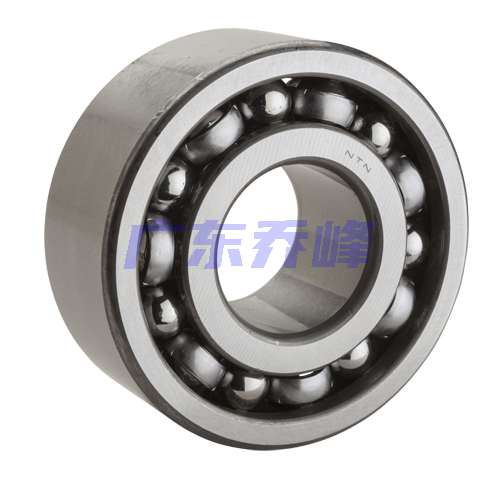

NTN 5215SWC3軸承代號說明
5
2
1
5
S
W
C
3
5：雙列角接觸球軸承不帶填充槽
2：尺寸系列：02系列
15：內徑：75 mm
SW：
C3：C3游隙
5：
雙列角接觸球軸承不帶填充槽
2：
尺寸系列：02系列
15：
內徑：75 mm
SW：
C3：
C3游隙
NTN 5215SWC3軸承技術規格
| 類型 | 角接觸球軸承 |
| 內孔型式 | 圓柱孔 |
| 外圈類型 | 直筒型 |
| 材質 | 高碳鉻鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速-油潤滑 | 3600轉/分鐘 |
| 極限轉速-脂潤滑 | 2700轉/分鐘 |
| 精度 | Class 0 |
| 結構 | 雙列 |
| 徑向游隙 | C3 |
| 基本額定靜載荷 | 27000 lbf 120310 N 120.31 kN |
| 基本額定動載荷 | 25100 lbf 111860 N 111.86 kN |
| 附件 | 開式 |
| 重量 | 4.118 lb 1.868 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 5215SWC3軸承尺寸規格
| 雙列角接觸球軸承 - 開式，5200&5300系列 - 尺寸 | |
| d | 2.9528 in 75.000 mm |
| D | 5.1181 in 130.000 mm |
| B | 1.6260 in 41.300 mm |
| r | 0.0591 in 1.500 mm |
| 接觸角 | 24 o |
| a | 3.0709 in 78.000 mm |

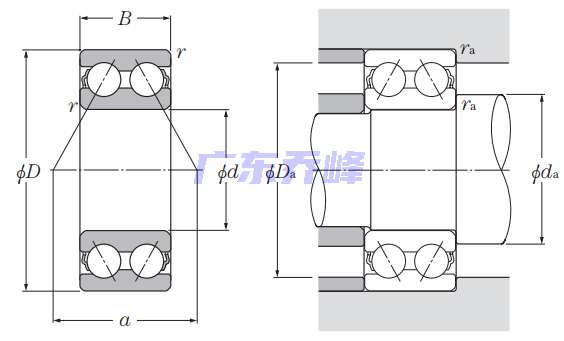

NTN 5215SWC3軸承尺寸圖
