NTN 24068BD1C3軸承代號說明
2
4
0
6
8
B
D
1
C
3
2：調心滾子軸承
4：寬度尺寸系列：4系列
0：外徑尺寸系列：0系列
68：內徑：340 mm
B：一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
4：
寬度尺寸系列：4系列
0：
外徑尺寸系列：0系列
68：
內徑：340 mm
B：
一體式機加工黃銅保持架，抗沖擊性好，剛度大（B型：每排一個機加工黃銅保持架）
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 24068BD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 720轉/分鐘 |
| 極限轉速-脂潤滑 | 550轉/分鐘 |
| e | 0.34 |
| Y1 | 1.98 |
| Y2 | 2.95 |
| Y0 | 1.94 |
| 系列 | 240 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 1390000 lbf 6200000 N 6200.00 kN |
| 基本額定動載荷 | 675000 lbf 3000000 N 3000.00 kN |
| 附件 | 開式 |
| 重量 | 308.647 lb 140.000 kg |
| 應用溫度范圍 | -40 to 250 oF -40 to 120 oC |
NTN 24068BD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，240系列 - 尺寸 | |
| d | 13.3858 in 340.000 mm |
| D | 20.4724 in 520.000 mm |
| B | 7.0866 in 180.000 mm |
| r | 0.1969 in 5.000 mm |
| W0 | 1.0630 in 27.000 mm |
| d0 | 0.6299 in 16.000 mm |
| da min | 14.2520 in 362.000 mm |
| Da max | 19.6063 in 498.000 mm |
| ras max | 0.1575 in 4.000 mm |

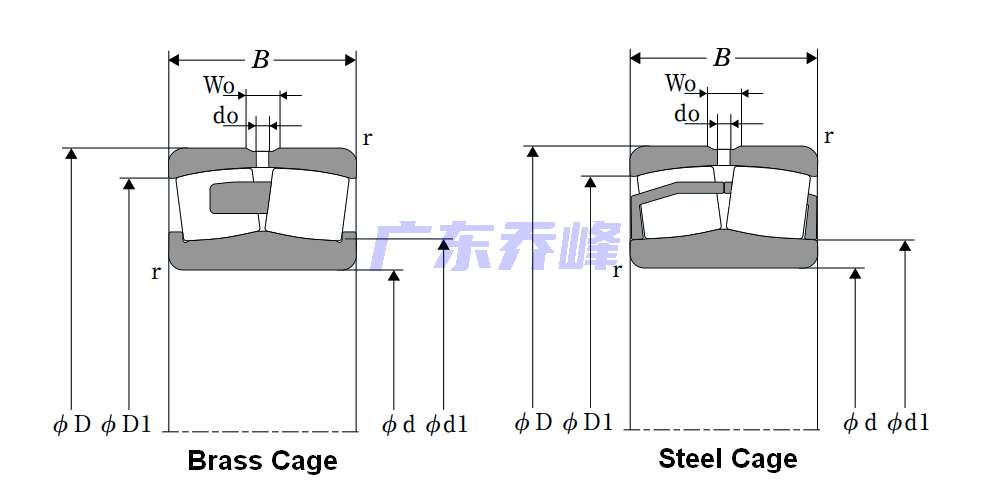

NTN 24068BD1C3軸承尺寸圖
