NTN 23984L1軸承代號說明
2
3
9
8
4
L
1
2：調心滾子軸承
3：寬度尺寸系列：3系列
9：外徑尺寸系列：9系列
84：內徑：420 mm
L1：機加工厚實黃銅保持架
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
9：
外徑尺寸系列：9系列
84：
內徑：420 mm
L1：
機加工厚實黃銅保持架
NTN 23984L1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架材質 | 黃銅 |
| 極限轉速-脂潤滑 | 530轉/分鐘 |
| e | 0.17 |
| Y1 | 3.95 |
| Y2 | 5.88 |
| Y0 | 3.86 |
| 系列 | 239 |
| 徑向游隙 | CN |
| 徑向游隙規格 | 一般水平 |
| 外圈矯正 | 重新潤滑 |
| 附件 | 開式 |
| 重量 | 167.992 lb 76.200 kg |
NTN 23984L1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔，239系列 - 尺寸 | |
| d | 16.5354 in 420.000 mm |
| D | 22.0472 in 560.000 mm |
| B | 4.1732 in 106.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 17.2441 in 438.000 mm |
| Da max | 21.3386 in 542.000 mm |
| ras max | 0.1181 in 3.000 mm |

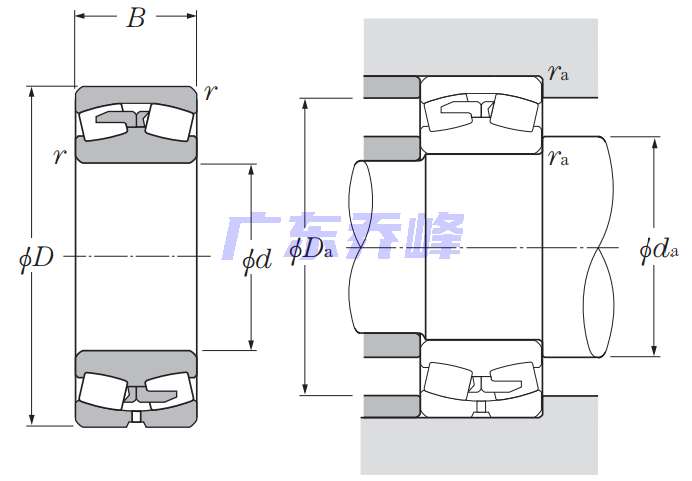

NTN 23984L1軸承尺寸圖
