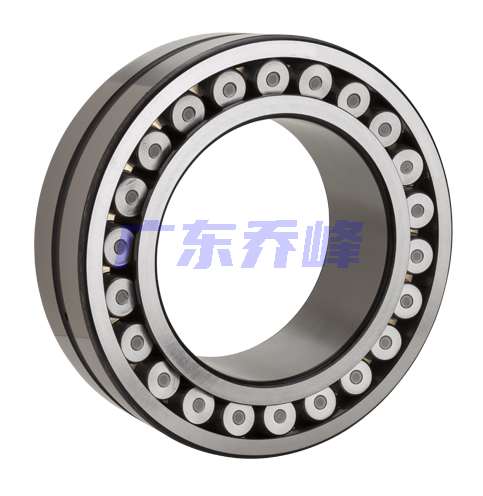

NTN 23220EAD1C3軸承代號說明
2
3
2
2
0
E
A
D
1
C
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
2：外徑尺寸系列：2系列
20：內徑：100 mm
EA：EA型，帶壓制鋼保持架，高載荷
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
2：
外徑尺寸系列：2系列
20：
內徑：100 mm
EA：
EA型，帶壓制鋼保持架，高載荷
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 23220EAD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2900轉/分鐘 |
| 極限轉速-脂潤滑 | 2300轉/分鐘 |
| e | 0.31 |
| Y1 | 2.18 |
| Y2 | 3.24 |
| Y0 | 2.13 |
| 系列 | 232 |
| 徑向游隙 | C3 |
| 外圈矯正 | 直接 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 149000 lbf 661000 N 661.00 kN |
| 基本額定動載荷 | 132000 lbf 586000 N 586.00 kN |
| 附件 | 開式 |
| 重量 | 14.065 lb 6.380 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23220EAD1C3軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽，232系列 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 2.3740 in 60.300 mm |
| d1 | 4.6457 in 118.000 mm |
| D1 | 6.2598 in 159.000 mm |
| r | 0.0827 in 2.100 mm |
| W0 | 0.3543 in 9.000 mm |
| d0 | 0.1772 in 4.500 mm |
| da min | 4.4094 in 112.000 mm |
| Da max | 6.6142 in 168.000 mm |
| ras max | 0.0827 in 2.100 mm |

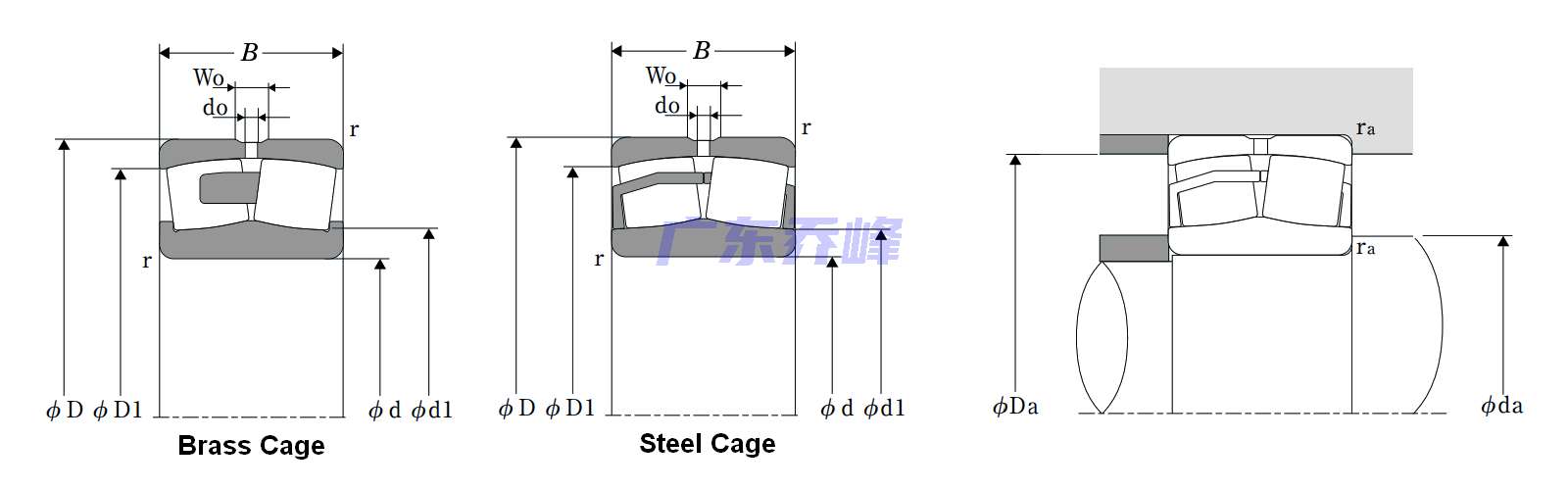

NTN 23220EAD1C3軸承尺寸圖
