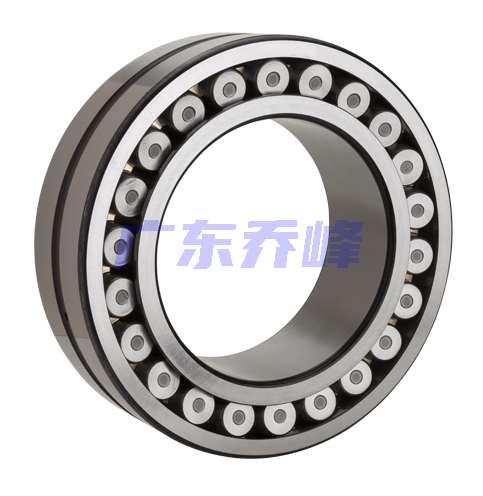

NTN 23124EAD1軸承代號說明
2
3
1
2
4
E
A
D
1
2:調心滾子軸承
3:寬度尺寸系列:3系列
1:外徑尺寸系列:1系列
24:內徑:120 mm
EA:EA型,帶壓制鋼保持架,高載荷
D1:外圈潤滑油槽油孔
2:
調心滾子軸承
3:
寬度尺寸系列:3系列
1:
外徑尺寸系列:1系列
24:
內徑:120 mm
EA:
EA型,帶壓制鋼保持架,高載荷
D1:
外圈潤滑油槽油孔
NTN 23124EAD1軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓柱孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速-油潤滑 | 2500轉/分鐘 |
| 極限轉速-脂潤滑 | 2000轉/分鐘 |
| e | 0.28 |
| Y1 | 2.43 |
| Y2 | 3.61 |
| Y0 | 2.37 |
| 系列 | 231 |
| 徑向游隙 | CN |
| 外圈矯正 | 重新潤滑 |
| 公差 | JIS-0 RBEC-1 |
| 基本額定靜載荷 | 184000 lbf 820000 N 820.00 kN |
| 基本額定動載荷 | 149000 lbf 663000 N 663.00 kN |
| 附件 | 開式 |
| 重量 | 16.799 lb 7.620 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23124EAD1軸承尺寸規格
| 調心滾子軸承 - 圓柱孔&注油槽,231系列 - 尺寸 | |
| d | 4.7244 in 120.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 2.4409 in 62.000 mm |
| d1 | 5.4331 in 138.000 mm |
| D1 | 7.0472 in 179.000 mm |
| r | 0.0787 in 2.000 mm |
| W0 | 0.3937 in 10.000 mm |
| d0 | 0.1772 in 4.500 mm |
| da min | 5.1575 in 131.000 mm |
| Da max | 7.4409 in 189.000 mm |
| ras max | 0.0787 in 2.000 mm |

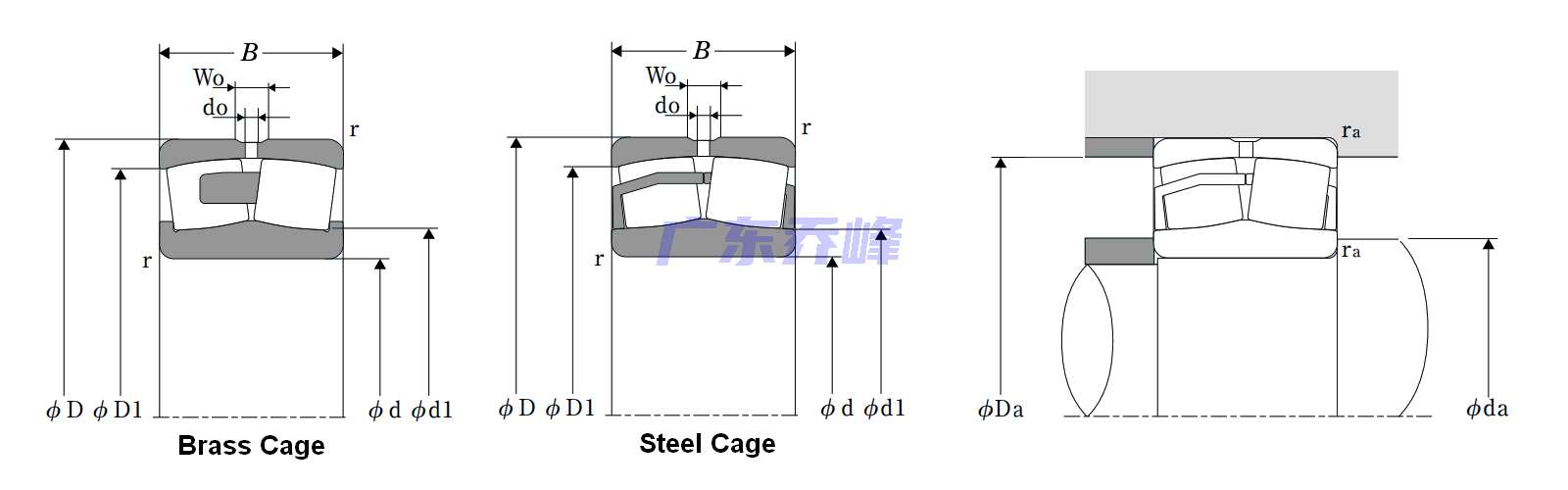

NTN 23124EAD1軸承尺寸圖
NTN 23124EAD1軸承在售型號
| 在售型號 | 庫存數量 | 市場價 |
| 23124EAD1U0TP | 727 | 769.39 |
| 23124EAD1C3 | 4140 | 769.39 |
| 23124EAD1 | 4977 | 754.73 |
| 注:可直接聯系銷售人員了解詳情。 | ||
