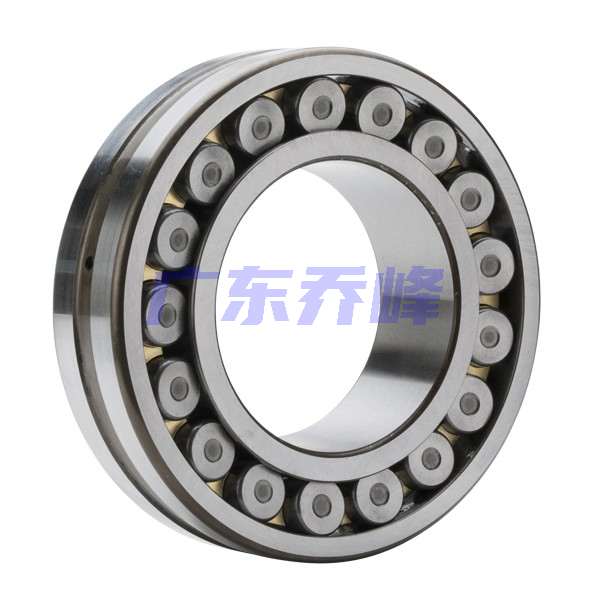

NTN 23120EMKD1C3軸承代號說明
2
3
1
2
0
E
M
K
D
1
C
3
2：調心滾子軸承
3：寬度尺寸系列：3系列
1：外徑尺寸系列：1系列
20：內徑：100 mm
EM：EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
K：錐孔，錐角 1:12
D1：外圈潤滑油槽油孔
C3：C3游隙
2：
調心滾子軸承
3：
寬度尺寸系列：3系列
1：
外徑尺寸系列：1系列
20：
內徑：100 mm
EM：
EM型，一體式機加工黃銅保持架，抗沖擊性好，剛度大
K：
錐孔，錐角 1:12
D1：
外圈潤滑油槽油孔
C3：
C3游隙
NTN 23120EMKD1C3軸承技術規格
| 類型 | 調心滾子軸承 |
| 內孔型式 | 圓錐孔 |
| 材質 | 淬透鋼 |
| 保持架型式 | 機加工 |
| 保持架材質 | 黃銅 |
| 極限轉速-油潤滑 | 3000轉/分鐘 |
| 極限轉速-脂潤滑 | 2400轉/分鐘 |
| e | 0.28 |
| Y1 | 2.39 |
| Y2 | 3.56 |
| Y0 | 2.34 |
| 系列 | 231 |
| 徑向游隙 | C3 |
| 外圈矯正 | 重新潤滑 |
| 公差 | JIS-0 RBEC-1 |
| 錐角 | 1:12 |
| 基本額定靜載荷 | 127000 lbf 563000 N 563.00 kN |
| 基本額定動載荷 | 104000 lbf 464000 N 464.00 kN |
| 附件 | 開式 |
| 重量 | 9.524 lb 4.320 kg |
| 應用溫度范圍 | -40 to 400 oF -40 to 200 oC |
NTN 23120EMKD1C3軸承尺寸規格
| 調心滾子軸承，帶圓錐孔&注油槽 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 6.4961 in 165.000 mm |
| B | 2.0472 in 52.000 mm |
| d1 | 4.4882 in 114.000 mm |
| D1 | 5.7874 in 147.000 mm |
| r | 0.0787 in 2.000 mm |
| W0 | 0.3150 in 8.000 mm |
| d0 | 0.1575 in 4.000 mm |
| da min | 4.3701 in 111.000 mm |
| Da max | 6.0630 in 154.000 mm |
| ras max | 0.0787 in 2.000 mm |

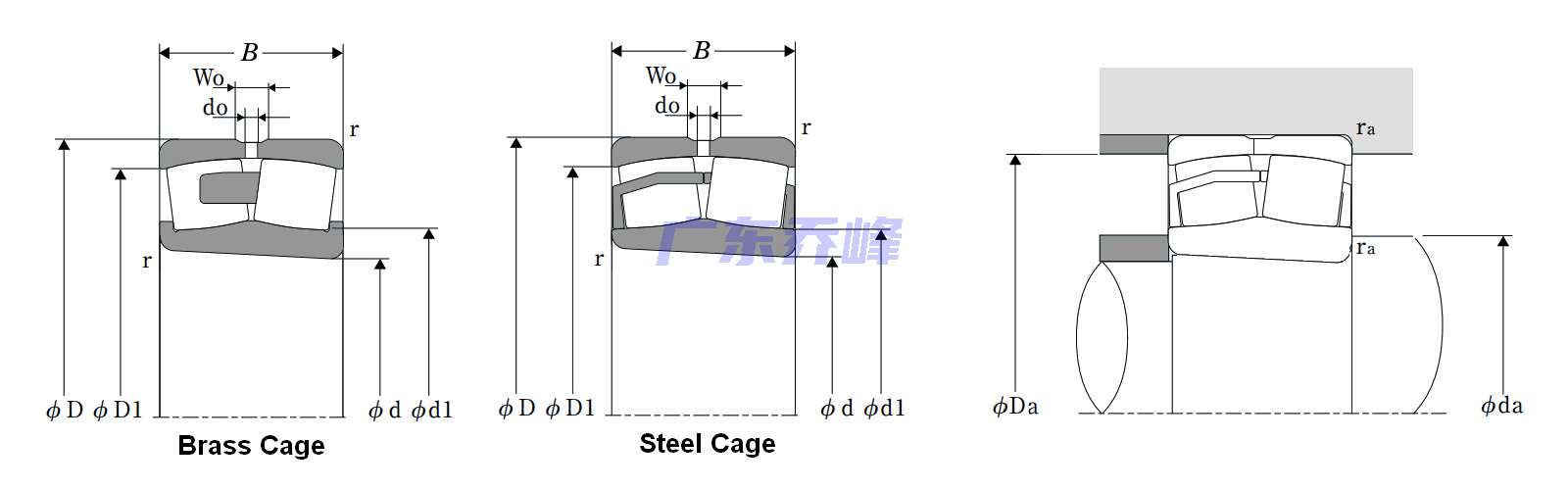

NTN 23120EMKD1C3軸承尺寸圖
