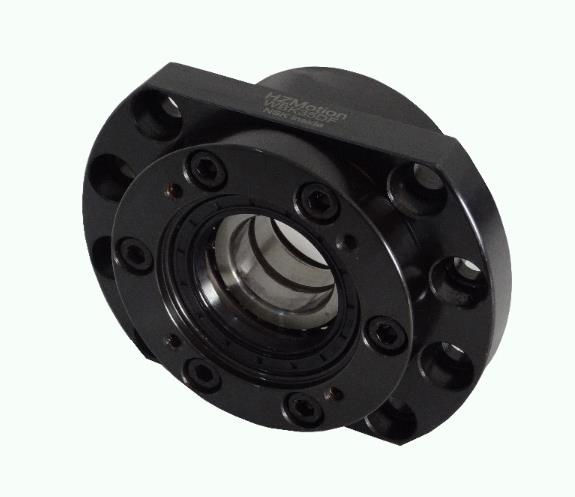

NSK WBK35DFD-31 L 5軸承尺寸、參數與圖紙

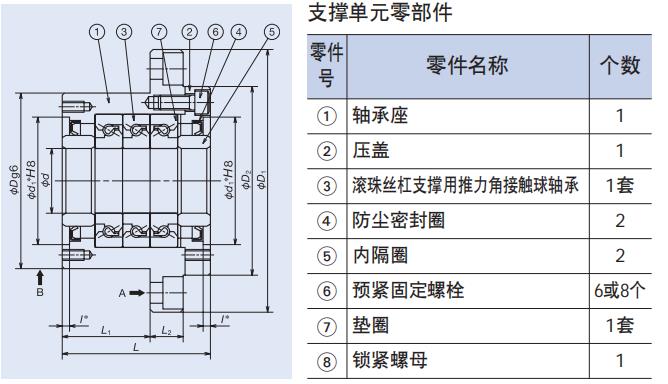

| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 35 |
| 總外徑 | D1 | 142 |
| 總厚度 | L | 81 |
| D | 95 | |
| D2 | 102 | |
| L1 | 48 | |
| L2 | 18 | |

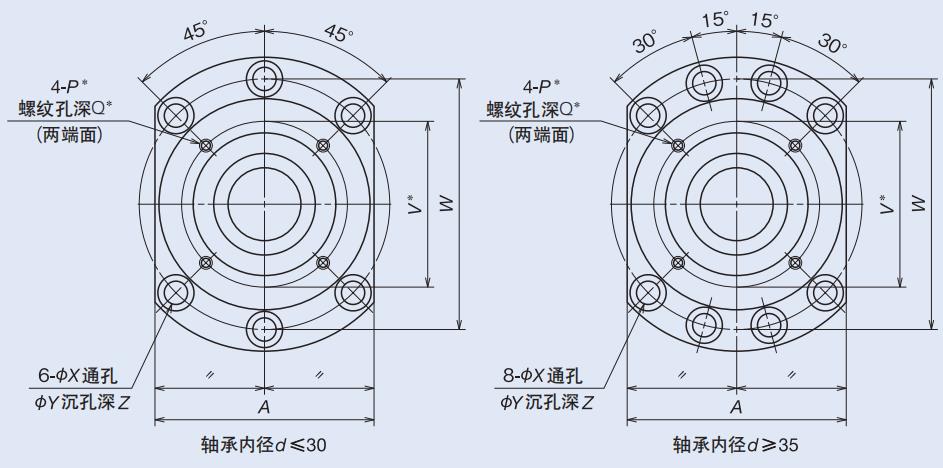

| A | 106 | |
| W | 121 | |
| X | 11 | |
| Y | 17.5 | |
| Z | 11 | |
| d1 | 69 | |
| L | 4 | |
| V | 80 | |
| P | M6 | |
| Q | 12 | |
| 鎖緊螺母尺寸 | M | M35x1.5 |
| 鎖緊螺母尺寸 | H | 50 |
| 鎖緊螺母尺寸 | D3 | 55 |
| 鎖緊螺母尺寸 | L3 | 22 |
| 支撐單元安裝部位 | d | 35 |
| 支撐單元安裝部位 | L4 | 107 |
| 支撐單元安裝部位 | L5 | 30 |
| 基本額定載荷(kN) | ||
| 基本額定靜載荷 | Coa | 53000 |
| 極限軸向靜載荷 | 100000 | |
| 允許軸向靜載荷 | 70000 | |
| 極限轉速(min-1) | ||
| 脂潤滑 | 4100 | |
| 其他參數 | ||
| 預緊力(N) | 3740 | |
| 軸向剛度(N/μm) | 1500 | |
| 起動力矩(N·m) | 34 | |
| 螺母鎖緊力矩參考值(N·cm) | 13800 | |
| 質量(kg)(參考值) | 4.3 | |
