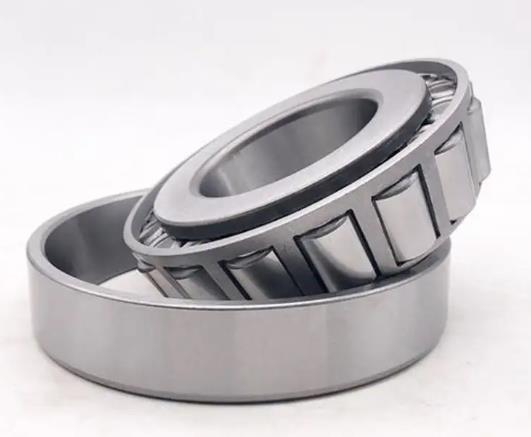

NSK HR32938J 6軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸(mm) | ||
| 內徑 | d | 190 |
| 外徑 | D | 260 |
| 總厚度 | T | 45 |
| 內圈厚度 | B | 45 |
| 外圈厚度 | C | 34 |
| 內圈 rmin | 2.5 | |
| 外圈 rmin | 2 | |
| da min | 205 | |
| db max | 201 | |
| Da max | 250 | |
| Da min | 237 | |
| Db min | 251 | |
| Sa min | 8 | |
| Sb min | 11 | |
| 內圈 ra max | 2 | |
| 外圈 ra max | 2 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 365 |
| 基本額定靜載荷 | Cor | 715 |
| 極限轉速(min-1) | ||
| 脂潤滑 | 1200 | |
| 油潤滑 | 1600 | |
| 其他參數 | ||
| 作用點位置(mm) | a | 55.3 |
| 常數 | e | 0.48 |
| 軸向載荷系數 | Y1 | 1.3 |
| 軸向載荷系數 | Y0 | 0.69 |
| 質量(kg)(參考值) | 6.83 | |
